Produktdetails:
Zahlung und Versand AGB:
|
| Kühlmittelbehälter: | 100 L | Durchmesser des Schleifrads: | 200-400mm |
|---|---|---|---|
| Kraft des Schleifradmotors: | 7.5 kW | Geschwindigkeit des Schleifrads: | 1400 r/min |
| Bruttogewicht: | 3500 kg | Maximale Schleifhöhe: | 500 mm |
| Maximale Lastgewicht: | 500 Kilo | Nettogewicht: | 3000 kg |
| Gesamtdimension: | 2180x1850x2400 mm | Produktbezeichnung: | Vertikalschleifmaschine |
| Größe der Tabelle: | 400 x 1000 mm | Tischgeschwindigkeit: | 0-3m/Min |
| Tisch Drehwinkel: | -5°~+20° | Leistung des Werkstückspindelmotors: | 2.2KW |
| Drehzahl des Werkstücks: | 50 bis 400 r/min | ||
| Hervorheben: | 7.5KW CNC-Vertikalschleifmaschine,CNC-Vertikalschleifmaschine,Industrielle CNC-Schleifgeräte |
||

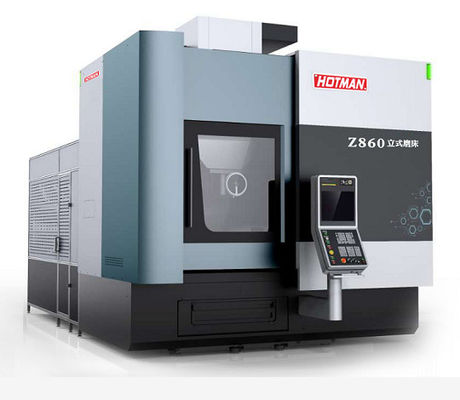

Vertikaler Schleifmaschine Z860 Qualitätssicherung:
1Nach der endgültigen Annahme der Maschine beträgt die Garantiezeit für die Qualität der Maschine insgesamt 12 Monate.und die Garantiezeit der gekauften Maschinenteile unterliegt der Garantiezeit des Herstellers der gekauften Teile, die nicht kürzer als 12 Monate sein darf.
2Nach Erhalt der Serviceanforderungen von Partei A schickt Partei B ihre Mitarbeiter innerhalb von 24 Stunden zum Standort des Kunden, um den Grund zu ermitteln.und innerhalb von 48 Stunden den Grund zu ermitteln und die Gegenmaßnahmen umzusetzen.
3. Partei B stellt für alle Fehler (mit Ausnahme menschlicher Faktoren und Unschuldbarkeit) innerhalb der Garantiezeit kostenlosen technischen Service und Wartung zur Verfügung.Partei B ersetzt unverzüglich die entsprechenden Teile.
Beschreibung der Maschine:

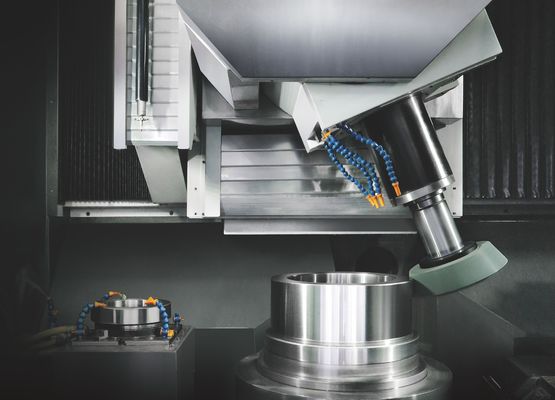

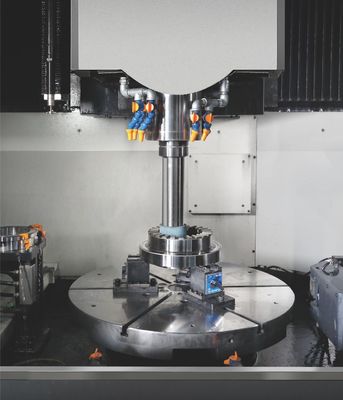

Die Maschine besteht aus einer Portale, die aus doppelten Säulen, Balken und einem Bett besteht, um eine geschlossene starre Rahmenstruktur zu bilden.und ein vertikaler Schleifkopf ist auf der Querwiderstandsplatte installiert.
Der Diamantwalz-Trimmer ist an einem Ende des Tisches installiert und dient zum Trimmen der Seiten- bzw. der Unterflächen.
Das Werkzeugmaschinenwerkzeug wird durch das deutsche Siemens- oder das japanische FANUC-System gesteuert, das automatisch die vertikale und die transversale Einspeisung des Schleifkopfes, den hydraulischen Antrieb der Arbeitsbank,mit einer Leistung von mehr als 50 W und.
Kühlfiltersystem: Während des Schleifens und der Verkleidung des Schleifrads wird das Werkstück abgekühlt und das Schleifrad gewaschen.Papierfilter und natürliche Ablagerung drei Filterung.
Der Kühlmitteldurchfluss beträgt 600 L.
Ausgestattet mit einem automatischen quantitativen zentralen Schmiersystem, schmieren Sie die Führungsschiene und die Schraube jeder Zufuhrwelle mit automatischem Schmiermodus.
Das Werkzeugmaschine ist vollständig geschlossen (Arbeitsfläche und Rückseite des Werkzeugmaschinen ist vollständig geschlossen, Frontbetriebsposition und Ladeposition),die leicht zu reinigen und zu pflegen ist.
Maschinenparameter:
| Nein | Eintritt | Parameter | Markiert |
| Bearbeitungsgenauigkeit | |||
| 1 | Rundheit | 0.0015 mm | |
| 2 | Konzentriertheit | 0.0025 mm | |
| 3 | Oberflächenrauheit | 0.2um | |
| Verarbeitungskapazität | |||
| 1 | | 860 mm | |
| 2 | | 50 bis 500 mm | |
| 3 | | 600 mm | |
| 4 | | 800 kg | |
| Schleifradspindel | |||
| 1 | Drehzahl des Schleifrads | 2000 bis 8000 Rpm | |
| 2 | Durchmesser des Schleifrads | 40 bis 305 mm | |
| 3 | Spindel-Stäbelarm | HSK-A100 | |
| Arbeitstisch | |||
| 1 | Durchmesser des Arbeitstisches | 800 mm | |
| 2 | Arbeitstischgeschwindigkeit | 5 bis 200 Rpm | |
| Strecke | |||
| 1 | X-Achse | 300+1400 mm | |
| 2 | Z-Achse | 600 mm | |
| 3 | Schnelle Bewegungsgeschwindigkeit | 24 m/min | |
| 4 | Entschließung | 0.0001 mm | |
| 5 | B-Achse (Auswahl) | 22.5 | |
| Flugsicherung | |||
| 1 | | 6 | |
| 2 | Maximaler Durchmesser des Schleifrads | 305 mm | |
| 3 | Höchstlänge des Schleifrads | 350 mm | |
| 七 | Schlauchschrank | ||
| 1 | Diamant-Stift | 3 Stück | |
| 2 | Diamantrad | 2800 Rpm | |
| 3 | Diamantdurchmesser | 120 mm | |
Maschinenkonfiguration:
| Artikel | Hier | Einheit | |
| 1 | Host-Maschine | 1 | Stück |
| 2 | Schleifrad CNC | 1 | Setzen |
| 3 | Trimmer mit Diamantwalzen (ohne Walzen) | 1 | Setzen |
| 4 | Vertikaler Futtergitter (Auflösung 0,0001) | 1 | Setzen |
| 5 | Querschnitts-Zufuhrgitter (Auflösung 0,0001) | 1 | Setzen |
| 6 | | 1 | Setzen |
| 7 | Kühlsystem | 1 | Setzen |
| 8 | Zentralisierte automatische Schmiersysteme | 1 | Setzen |
| 9 | Verpackung und Lackierung von Werkzeugmaschinen | 1 | Setzen |
| 10 | Bibliothek der ATC-Schleifmaschine | 1 | Setzen |
