ID OD-Schleifmaschine universelle Multifunktionsmaschine zur Verbundschleifmaschine

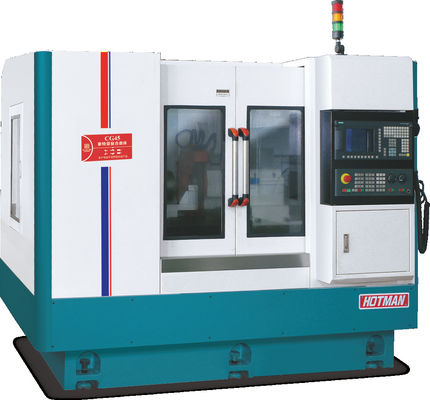

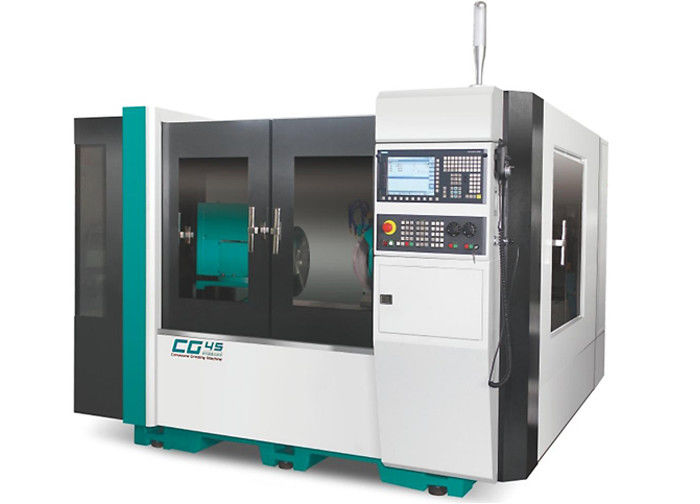

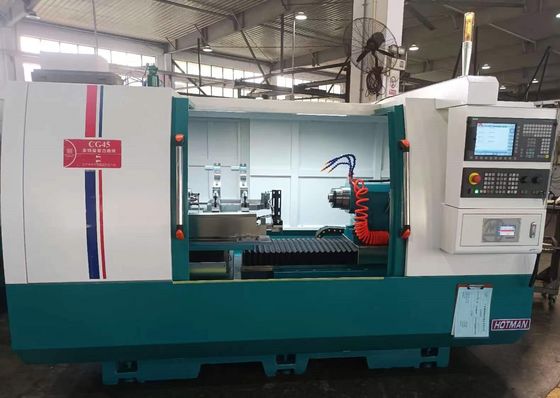

ID OD-Schleifmaschine für universelle Multifunktionsmaschine zur Schleifmaschine für Zusammengesetzte Stoffe CG45

Spindelbewegung des inneren Schleifrads: 0~470 mm

Spindelbewegung des zylindrischen Schleifrads: 0~365 mm

Gesamtmerkmale:

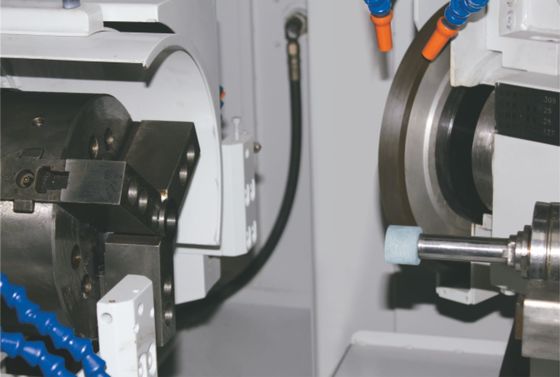

(1) Kann eine Klemmung realisieren, den inneren Kreis, den inneren Kegel, den äußeren Kreis, den äußeren Kegel, die Endfläche des zusammengesetzten integrierten Schleifens vervollständigen.

(2) Bieten hochpräzise komplexe Schleiflösungen für die Verarbeitung kleiner und mittlerer Werkstücke.

(3)Automatisches Zuführ- und Empfangssystem kann für die Bedürfnisse der industriellen Massenproduktion installiert werden.

(4) Das Schleifmodul mit äußeren und inneren Kreisen kann flexibel nach Bedarf kombiniert werden, um sich an verschiedene Schleifformen und -verfahren anzupassen.

(5) Das Steuerungssystem ist benutzerfreundlich und leicht zu erlernen. Das Schleifen des Werkstücks und die Verkleidung des Schleifrads können schnell an der Werkzeugmaschine programmiert werden. Das Messgerät kann online installiert werden.

Beschreibung des Geräts:

Die Karosserie und die Komponenten werden aus Milhanna-Gussstahl FC30 gegossen, das künstlich normalisiert und dann durch natürliche Alterung behandelt wird.MITSUI SEIKI, TOSHIBA, ELB und andere Weltklasse-Geräte, die einmal festgeklemmt werden.

Die Maschinengewehrschienen und die Präzisionskugelschrauben werden durch ein automatisches Schmiersystem kontinuierlich geschmiert, um eine längere Lebensdauer und Genauigkeit zu gewährleisten.Das Kühlsystem ist vom Körper getrennt, um Vibrationen und günstige Wärmeabgabe zu vermeiden.

Ausgestattet mit einem automatischen CNC-Schleifsystem und einer sekundären Entwicklung, einem Mann-Maschine-Dialog, mit vielen optionalen Geräten zur Auswahl, einschließlich eines inneren Lochschleifgeräts,automatische Endmessvorrichtung, automatische Außendurchmessermessvorrichtung usw.

Das Schleifmittelsystem besteht aus einem V-Format und einem flachen Gleis aus handgefertigter Präzisionsschaufel mit automatischem Schmiersystem und einer C3-Präzisionsschleifschraube.die eine reibungslose Bewegung erreichen kann, ausgezeichnete Positionierungsgenauigkeit und lange Lebensdauer.

Der Rücksitz ist sowohl starr als auch robust ausgelegt. Ein gehärteter Schiebezylinder aus Legierungsstahl, der in den Gusseisenkörper eingebettet ist, soll den oberen Kern des MT4 tragen.Die Schubkraft des Schiebezylinders kann leicht durch Einstellknöpfe auf der Rückseite geändert werdenSpezielle Zubehörteile Öldruckrücksitz mit Pedal zum Entladen von Arbeitsteilen.

Numerisches Steuerungssystem als Standardkonfiguration, nach sekundärer Entwicklung, alle chinesische Bedienungsschnittstelle, einfach zu bedienen.die Ausrüstung CNC-System und Antriebssystem haben eine bessere Kompatibilität, gleichzeitig mit automatischer Sandreparatur und automatischer Kompensationsfunktion, um die Stabilität und Präzision von Futter und Schleifen zu gewährleisten.

Technische Spezifikation:
