Produktdetails:
Zahlung und Versand AGB:
|
| Innerer Schleifdurchmesser: | 6-200mm | Maximale Schleiftiefe: | 170 mm |
|---|---|---|---|
| Schleifradmotor: | 7.5 kW | Geschwindigkeit des Schleifrads: | 3000 Dreh/min |
| Max. Schleiftiefe: | 200 mm | Max. Schleifreisen: | 500 mm |
| Max. Werkstückgewicht: | 100 kg | Modell: | Maschine für die interne Schleifmaschine |
| Nettogewicht: | 1500 kg | Gesamtabmessungen: | 1900*1400*1700 mm |
| Stromversorgung: | 380 V/50 Hz | Tischmotor: | 1.5 kW |
| Tischgeschwindigkeit: | 0.1-3m/min | Tisch Drehwinkel: | ±45° |
| Tischreisen: | 400 mm | ||
| Hervorheben: | 200 mm innerer Durchmesser CNC-Innenmacher,200 mm innerer Durchmesser,CNC-Schleifmaschine 200 mm Tiefe |
||

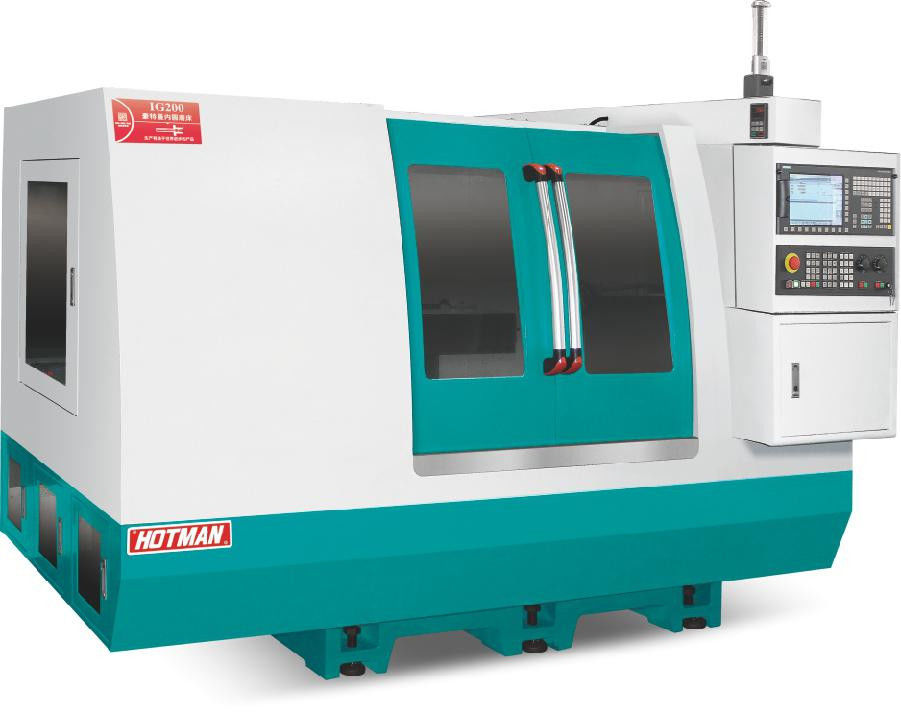

Die interne Schleifmaschine ist eine hochentwickelte Technologie, die für präzise interne Schleifvorgänge entwickelt wurde.mit einer Schleifrad-Versorgungsmotorgenauigkeit von 0Der Schleifrad-Zuführungsmotor ist von 50 bis 1000 Rpm einstellbar und sorgt für präzise und präzise Schleifergebnisse.Die interne Schleifmaschine ist die perfekte Wahl für alle internen Schleifbedürfnisse, mit seiner fortschrittlichen internen Schleiftechnologie, präzisen internen Schleifmontage und sehr zuverlässigen internen Schleifmaschine.
Die Maschine und ihre Hauptkomponenten bestehen aus hochwertigem Gusseisen FC-30, das künstlich normalisiert, wärmebehandelt und anschließend einer natürlichen Alterungsprozess unterzogen wurde.Die Karosserie und die Komponenten werden mit YASDA verarbeitet., MITSUI SEIKI, TOSHIBA, ELB und andere Weltklasse-Ausrüstung für die einmalige Spannverarbeitung, und die Präzisionsdimensionen können das Mikronniveau erreichen.Kontaktflächen und Leitbahnflächen verwenden manuelle Schleif- und Schraubtechnik, um die langfristige Genauigkeit und Stabilität der Maschine zu gewährleisten.
Ein automatisches zentralisiertes Schmiersystem schmiert die Maschinenleitungen und Kugelschrauben kontinuierlich, was eine längere Lebensdauer und hohe Präzision gewährleistet.Das Kühlsystem ist mit dem Maschinenkörper getrennt, wodurch Vibrationen eliminiert und Wärme-Strahlung unterstützt wird.

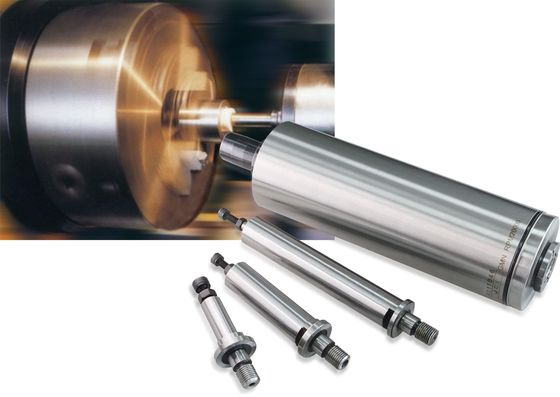

Die Schleifradspindel verwendet eine elektrische Spindel mit den Eigenschaften hoher Geschwindigkeit, hoher Präzision, hoher Steifigkeit, geringer Vibration, geringer Geräuschbelastung und geringer Temperaturerhöhung.Das Antriebssystem wird durch ein Wasserkühlsystem gekühlt, um sicherzustellen, dass der Schleifradkopf stets in einem thermisch stabilen Zustand arbeitet, wodurch das Schleifrad stabiler wird und die Arbeitsleistung verdoppelt wird. Je nach Verarbeitungsbedarf sind elektrische Spindeln mit verschiedenen Drehzahlen von 24000-60000 Rpm optional;für Werkstücke mit tiefen Innenkreisen, kann eine integrierte Spindel angepasst werden, um ein präzises Schleifen zu erreichen.

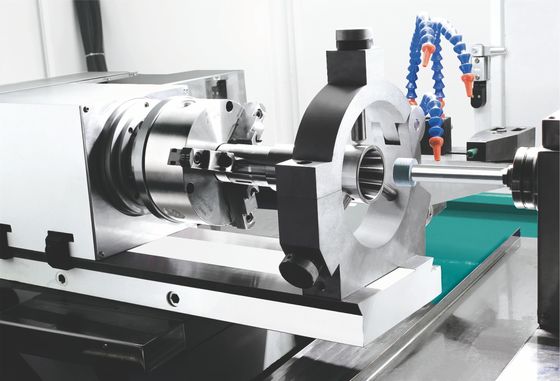

Es übernimmt das deutsche CNC-System von Siemens und wurde weiterentwickelt. Es verfügt über eine benutzerfreundliche Schnittstelle für den Dialog zwischen Mensch und Maschine und ist mit Siemens Hochleistungs-Servomotoren ausgestattet,Das macht das CNC-System und das Getriebe besser kompatibel. Es hat auch automatisches Sanddressing und automatische Offset-Funktion,der die Stabilität und Genauigkeit von Futter und Schleifen gewährleistet.
| Projekt | Parameter |
| Verarbeitungskapazität | |
|
Schleiföffnungsbereich |
Φ6~φ200 mm |
|
Maximale Schleiftiefe |
170 mm |
|
Höchster Außendurchmesser des Schleifwerks |
220 mm |
| Schleifdurchmesser | 400 mm |
|
Spezifikationen für den Montageverschluss |
6 "Hydraulischer Schalter/Handschalter |
|
Winkel der Drehung der Kopfbox |
Zwei Grad vor und 20 Grad nach. |
| Parameter der Spindel des Schleifrads | |
|
Leistung der Spindel für die Schleifmaschine für innere Löcher |
7.5 kW |
| Lineare Geschwindigkeit des Schleifrads | 20 bis 30 m/s |
|
Parameter der Kopfrahmenspindel |
|
| Drehzahl der Spindel | 50 bis 1500 Rpm |
| Spindelform |
mit einer Breite von nicht mehr als 20 mm |
| Spezifikation des Kegellochs | MT-5 |
| Spindeldrehmodus | Servomotor |
| X-Achse (Werkstückspindel) | |
| X-Achsen-Zuführungslauf | 410 mm |
| X-Achse Schnellgeschwindigkeit | 0.1 ~ 10 mm/min |
|
Mindestauflösung der X-Achse |
0.001 |
| Leistung des X-Achsen-Servomotors | 2.2 KW |
| Z-Achse (Arbeitsbank) | |
|
Achse Z Achse Schnellgeschwindigkeit |
0.1 ~ 10 mm/min |
|
Z-Achsen-Mindestauflösung |
0.001 mm |
|
Höchstfahrt der Z-Achse |
410 mm |
|
Leistung des Z-Achsen-Servomotors |
2.2KW |

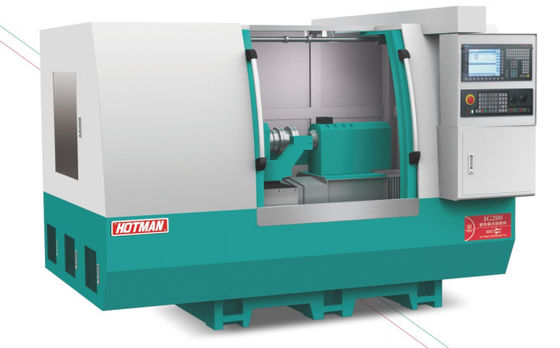

HOTMAN IG200 Interne Schleifmaschine: Die HOTMAN IG200 Interne Schleifmaschine ist eine zuverlässige und effiziente Maschine zum Präzisionsschleifen von Innenflächen.75 kW Schleifrad-Zuführungsmotorleistung sorgt für einen leistungsstarken und präzisen Schleifvorgang, mit einer Wiederholgenauigkeit von 0,001 mm. Die Maschine ist in der Lage, Werkstücke mit einer Größe von 50-200 mm mit einer Tischgeschwindigkeit von 0,1-3 m/min zu schleifen.mit einer Breite von mehr als 20 mm,Diese interne Schleifmaschine ist die perfekte Wahl für alle Anwendungen, die ein präzises und präzises Schleifen von internen Oberflächen erfordern.
Technische Unterstützung und Service für interne Schleifmaschinen
Bei XYZ Company verstehen wir die Notwendigkeit zuverlässiger technischer Unterstützung und Service für alle unsere Produkte, einschließlich unserer internen Schleifmaschine.Wir verfügen über ein Team erfahrener Techniker, die unseren Kunden vor Ort und telefonisch Unterstützung bieten. Unsere Techniker sind in Betrieb und Wartung der internen Schleifmaschine versiert und können schnell Probleme diagnostizieren und lösen, die auftreten können.
Darüber hinaus erbringen wir regelmäßige Wartungsleistungen für unsere interne Schleifmaschine, einschließlich der Überprüfung und des Austauschs von abgenutzten Teilen, des Schmieren von beweglichen Teilen und der Kalibrierung der Maschineneinstellungen.Unsere Techniker können auch Empfehlungen geben, wie man die Leistung der Maschine verbessern und ihre Lebensdauer verlängern kann.
Für Fragen oder Bedenken bezüglich unserer internen Schleifmaschine oder ihres technischen Support und Service können Sie uns gerne kontaktieren.
