Produktdetails:
Zahlung und Versand AGB:
|
| Typ: | Rundschleifer Machine | Durchmesser des Schleifrads: | 270 Millimeter |
|---|---|---|---|
| Maximale Schleiflänge: | 600 mm | Maximaler Schleifdurchmesser: | 200 mm |
| Kraft des Schleifradmotors: | 1.5 KW | Steuerungssystem: | Siemens |
| Spannung des Schleifradmotors: | 220 V/380 V | Geschwindigkeit des Schleifrads: | 3000 Umdrehungen pro Sekunde |
| Macht: | 2.2 KW | Tischmotorleistung: | 0,75 Kilowatt |
| Tischmotorspannung: | 380 V | Tischgeschwindigkeit: | 1 bis 20 m/min |
| Spannung: | 380 V | Abmessungen: | 2800 x 2000 x 2000 mm |
| Gewicht: | 4000 Kilogramm | ||
| Hervorheben: | Menschlicher Dialog Zylindrische Schleifmaschine |
||

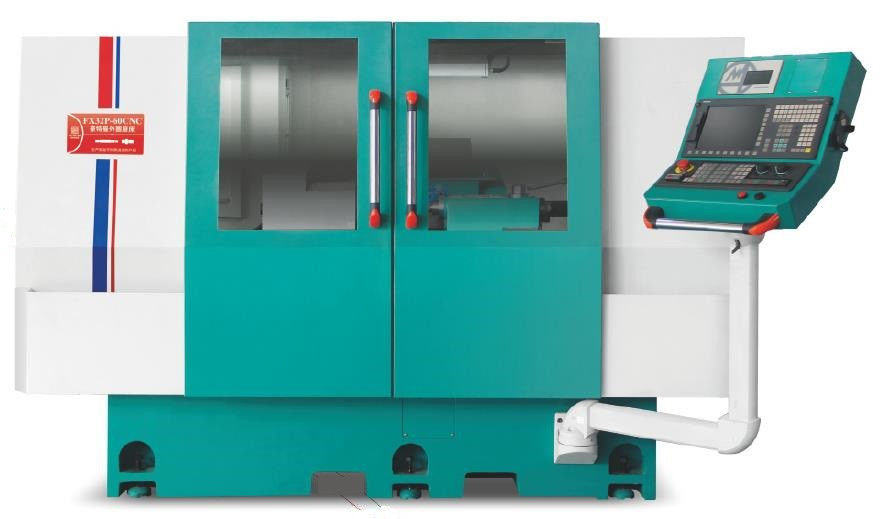

Zylindrische Schleifmaschine mit menschlichem Dialog Einfache Programmierung CNC-Controller, starke Schleifkraft
Der Wert der Verpackung ist zu messen.
Technische Spezifikation:
| Projekt | Einheit | Modell:FX32P-60CNC | |
|
Verarbeitungskapazität
|
Maximaler Drehdurchmesser des Tisches | mm | 320 |
|
Maximaler Abstand zwischen zwei Daumen |
mm | 600 | |
| Maximaler Schleifdurchmesser | mm | 320 | |
| Maximale Belastung zwischen zwei Scheiternherzen | kg (b) | 60 (Beschäftigte) /20 (nur Beschäftigte) | |
| Größe des Schleifrads (Durchmesser × Breite × Öffnung) | mm | 455 × 38 ((32-50) × 127 | |
| Drehzahl des Schleifrads | Umdrehungen pro Minute | 1650 | |
| Höchstgeschwindigkeit des Schleifrads | m/s | 40 ((Hochgeschwindigkeitsschleifrad bis 65) | |
| Schleifradverband | mm | Automatischer Typ | |
|
Schleifradkopf |
Zuführwinkel | Der Grad | 90 |
| Zuführungslauf | mm | 250 | |
| X-Achse Schnellgeschwindigkeit | m/min | 6 | |
| Mindestzufuhr auf der X-Achse | mm | 0.001 | |
|
Kopfgestell |
Drehzahl der Spindel | Umdrehungen pro Minute | 50 bis 500 |
| Spindelform | Gleichzeitige oder zentrierte | ||
| Spezifikation des Daumens | MT-4 | ||
|
Rücksitz |
Automatische Teleskopdistanz | mm | 40 |
| Spezifikation des Daumens | MT-4 | ||
|
Arbeitstisch |
Z-Achse Schnellgeschwindigkeit | m/min | 8 |
| Mindestzufuhr in der Z-Achse | mm | 0.001 | |
| Maximaler Reiseverlauf | mm | 550 | |
| Drehwinkel | Der Grad | + 6/-9 | |
|
Motor |
Schleifradspindelmotor | KW | 3.75/5.5 |
| X-Achsen-Zuführmotor (Servo) | KW | 2.2 | |
| Z-Achsen-Zuführmotor (Servo) | KW | 2.2 | |
| Motor mit Kopfrahmenspindel | KW | 0.75 | |
| Kühlpumpenmotor | KW | 0.75 | |
| Schmierölmotor | KW | 0.25*2 | |
| Heckölpumpenmotor | KW | 0.75 | |
|
Andere |
Netto-Maschinengewicht | Weigerung | 3300 |
| Maschinenbruttogewicht | Weigerung | 3500 | |
| Packungsgröße (Länge * Breite * Höhe) | mm | 2800*2000*2000 |
|
Beschreibung des Geräts:
1. Zylindrische Schleifmaschine Körper und Komponenten werden von Milhanna hochwertiges Gusseisen FC30 gegossen, die künstlich normalisierte Wärmebehandlung und dann durch natürliche Alterung behandelt.Komponenten werden von YASDA verarbeitetMit Hilfe von Techniken, wie MITSUI SEIKI, TOSHIBA, ELB und anderen Weltklasse-Geräten, kann die Präzisionsgröße bis zum Mikronebenen erreicht werden.
2. Zylindrische Schleifmaschine Führungsschienen und Präzisionskugelschrauben werden durch automatisches Schmiersystem kontinuierlich geschmiert, um eine längere Lebensdauer und Genauigkeit zu gewährleisten.Das Kühlsystem ist vom Körper getrennt, um Vibrationen und günstige Wärmeabgabe zu vermeiden.
3.Die System- und Servo-Treiber-Steuerung Präzision ist hoch, 80 Bit-Floating-Point-Nummer von Nanometer Berechnungspräzision, beseitigen Berechnungsfehler
4Das Schleifzufuhrsystem besteht aus einem V und einer flachen Spur mit präzisen Handschnitten, automatischem Schmiersystem, Präzisionskugelschraube, hoher Präzision und hoher Leistungservo-Motor.Es hat die Eigenschaften einer glatten Bewegung, ausgezeichnete wiederholte Positionsgenauigkeit und lange Lebensdauer der Gleise.
5Die Schleifrad-Hauptwelle ist von Taiwan eingeführter dynamischer und statischer Druck von hoher Präzision, Hülsenstruktur, einfache Wartung, frei von Metallkontakt,und fast dauerhafte Lebensdauer. Die Schleifradspindel weist die Eigenschaften einer hohen Steifigkeit und hoher Präzision auf. Für die Spezialschleifmaschine kann die Schleifradgeschwindigkeit so eingestellt werden, dass die lineare Geschwindigkeit erhöht wird.
6Der Rücksitz der zylindrischen Schleifmaschine ist sowohl starr als auch robust ausgelegt.Die Schubkraft des Schiebezylinders kann leicht durch Einstellknöpfe auf der Rückseite geändert werdenSpezielle Zubehörteile Öldruckrücksitz mit Pedal zum Entladen von Arbeitsteilen.
7.Nach der sekundären Entwicklung der Mensch-Maschine-Schnittstelle mit einem leistungsstarken Servomotor von Siemens, so daß das CNC-System und das Antriebssystem besser kompatibel sind,mit automatischer Sandreparatur und automatischer Kompensationsfunktion, um die Stabilität und Präzision der Zufuhr und des Schleifens zu gewährleisten.
Besonderheit:

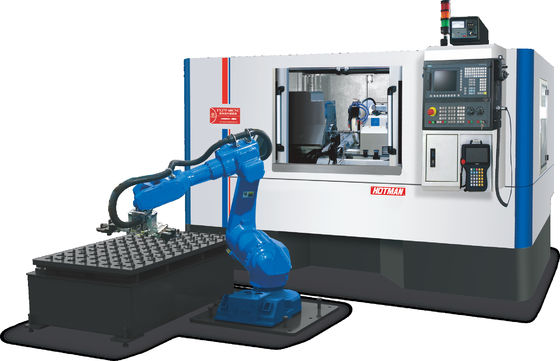

FX27P-60CNC hochpräzise direkt in die zylindrische Schleifmaschine (Vollabdeckung, automatisches Be- und Entladen mit einer Maschine)
1- Durchmesser der Bettrotation: Φ270 mm, Abstand zwischen den beiden oberen Zentren: 600 mm.
2Schleifradgeschwindigkeit: 1650rpm, Schleifradgröße (Durchmesser × Breite × Öffnung): Φ405×32×Φ127mm
3. Konfigurieren Sie die aktive Messvorrichtung, um die vollständige Schließschleife der Schleifbearbeitung zu kontrollieren.
