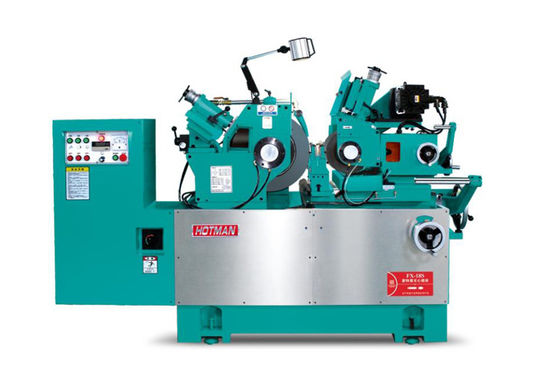

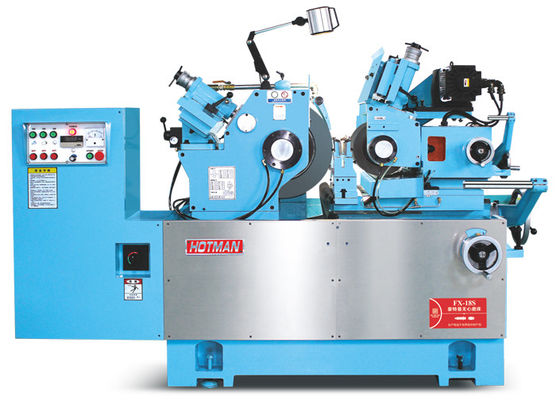

Split-Typ automatisches Schmiersystem Hochpräzisions-CNC-Zentrumlose Schleifmaschine FX-18S

Split-Typ automatisches Schmiersystem Hochpräzisions-CNC-Zentrumlose Schleifmaschine FX-18S

Beschreibung des Geräts:

1. Die Karosserie und die Komponenten werden von Milhanna hochwertigem Gusseisen FC30 gegossen, das künstlich normalisierte Wärmebehandlung und dann durch natürliche Alterung behandelt wird.MITSUI SEIKI, TOSHIBA, ELB und andere Weltklasse-Geräte, die einmal festgeklemmt werden.

2Die Maschinengewehrschienen und die Präzisionskugelschrauben werden durch ein automatisches Schmiersystem kontinuierlich geschmiert, um eine längere Lebensdauer und Genauigkeit zu gewährleisten.Das Kühlsystem ist vom Körper getrennt, um Vibrationen und günstige Wärmeabgabe zu vermeiden.

3.ausgestattet mit Siemens 828D CNC automatischem Schleifsystem und sekundärer Entwicklung, Mann-Maschine-Dialog-Täuscheroperation, mit vielen optionalen Geräten zur Auswahl,einschließlich der inneren Lochschleifvorrichtung, automatische Endmessvorrichtung, automatische Außendurchmessermessvorrichtung usw.

4Das Schleifzufuhrsystem besteht aus einem V und einem flachen Gleis aus handgefertigter Präzisionsschaufel, mit automatischem Schmiersystem und einer C3-Ebene-Präzisionsschleifschraube.die eine reibungslose Bewegung erreichen kann, ausgezeichnete wiederholte Positionierungsgenauigkeit und lange Lebensdauer.

5. Die Standardkonfiguration der Schleifradspindel besteht aus einer hinteren Vier- und einer hinteren Zwei-Lagerstruktur.mit einer Leistung von mehr als 50 W und, hohe dynamische Steifigkeit, gute Schwingungsbeständigkeit, hohe Schleifleistung und gute Schleifoberflächenqualität.bis zu 3500 Umdrehungen pro Sekunde und 60 m/s.

6Der Rücksitz ist sowohl starr als auch robust ausgelegt. Ein gehärteter Schiebezylinder aus Legierungsstahl, der in den Gusseisenkörper eingebettet ist, soll den oberen Kern des MT4 tragen.Die Schubkraft des Schiebezylinders kann leicht durch Einstellknöpfe auf der Rückseite geändert werdenSpezielle Zubehörteile Öldruckrücksitz mit Pedal zum Entladen von Arbeitsteilen.

7.Siemens numerische Steuerung als Standardkonfiguration, nach sekundärer Entwicklung, alle chinesische Bedienungsschnittstelle, einfach zu bedienen.die Ausrüstung CNC-System und Antriebssystem haben eine bessere Kompatibilität, gleichzeitig mit automatischer Sandreparatur und automatischer Kompensationsfunktion, um die Stabilität und Präzision von Futter und Schleifen zu gewährleisten.

1Die Karosserie und neun Komponenten sind aus hochwertigem Gusseisen FC-30 gegossen.

2. mit Taiwaner Spindel aus Legierungsstahl SNCM-21H, nach dem Härten, der Vergasung, der Wärmebehandlung und anschließend der computergesteuerten kryogenen Behandlung, die Oberflächenhärte von HRC-62° oder mehr,die effektive gehärteten Schicht von 1.5 mm oder mehr, die Spindel verwendet eine dynamische Druckölfolienspindel.

3. Der Antriebsmotor der Einstellradspindel ist der YAS KAWA Servomotor, und die Drehzahlregelung FX-18S beträgt 0-250rpm ((digitale Steuerung) die Geschwindigkeit kann willkürlich eingestellt werden.

4. Spindel automatisches Schmieren zirkulierendes Öl (fortgeschrittene Spindelöl 10 #) und Öldruck Dressing-Gerät ist die gleiche Ölpumpe, externe Ölbehälter, leicht zu reinigen und Öl zu wechseln,das im Spindel zirkulierende Öl wird durch zwei Ölfilter gefiltert und mit einem Druckregler ausgestattet, um die Lebensdauer des Spindels zu gewährleisten.

5. Die Schaltung der gesamten Ausrüstung nimmt Japan Fuji Schaltungssystem, schön und langlebig, gute Bedienbarkeit.die für den Betrieb bequem ist und die Wärmeableitung des Schaltkreislaufsystems besser fördert.
