| Schleifrad-Zuführgeschwindigkeit: | 0.01-0.2 mm/min | Tischgeschwindigkeit: | 0.1-3m/min |
|---|---|---|---|
| Durchmesser des Schleifrads: | 200 mm | Drehmoment des Schleifradmotors: | 1.5 N.m. |
| Geschwindigkeit des Schleifrads: | 1400 Dreh/min | Schleifscheibenvorschubmotorleistung: | 0.75 kW |
| Tischmotorleistung: | 0.75 kW | Wiederholbarkeit des Motors zur Zuführung des Schleifrads: | 0.001 mm |
| Hervorheben: | 0.75KW interne Schleifmaschine,Internes Schleifgerät Mehrzweck,0.2 mm/Min. |
||

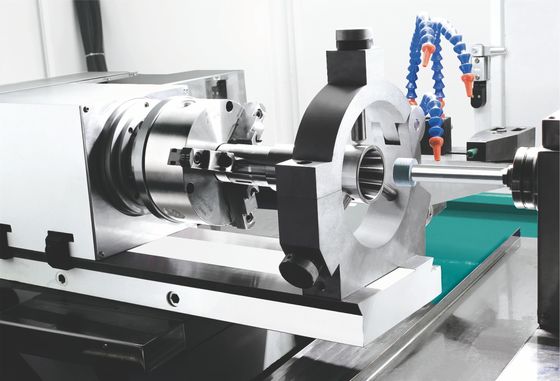

Hochpräzisions-Multipurpose-Schleifmaschine mit hohem Wirkungsgrad 0,01-0,2 mm/Min Multifunktionelle interne Schleifmaschine
Beschreibung des Geräts:
1. Die Karosserie und die Komponenten werden von Milhanna hochwertigem Gusseisen FC30 gegossen, das künstlich normalisierte Wärmebehandlung und dann durch natürliche Alterung behandelt wird.MITSUI SEIKI, TOSHIBA, ELB und andere Weltklasse-Geräte, die einmal festgeklemmt werden.
2Die Maschinengewehrschienen und die Präzisionskugelschrauben werden durch ein automatisches Schmiersystem kontinuierlich geschmiert, um eine längere Lebensdauer und Genauigkeit zu gewährleisten.Das Kühlsystem ist vom Körper getrennt, um Vibrationen und günstige Wärmeabgabe zu vermeiden.
3.ausgestattet mit Siemens 828D CNC automatischem Schleifsystem und sekundärer Entwicklung, Mann-Maschine-Dialog-Täuscheroperation, mit vielen optionalen Geräten zur Auswahl,einschließlich der inneren Lochschleifvorrichtung, automatische Endmessvorrichtung, automatische Außendurchmessermessvorrichtung usw.
4Das Schleifzufuhrsystem besteht aus einem V und einem flachen Gleis aus handgefertigter Präzisionsschaufel, mit automatischem Schmiersystem und einer C3-Ebene-Präzisionsschleifschraube.die eine reibungslose Bewegung erreichen kann, ausgezeichnete wiederholte Positionierungsgenauigkeit und lange Lebensdauer.
5. Die Standardkonfiguration der Schleifradspindel besteht aus einer hinteren Vier- und einer hinteren Zwei-Lagerstruktur.mit einer Leistung von mehr als 50 W und, hohe dynamische Steifigkeit, gute Schwingungsbeständigkeit, hohe Schleifleistung und gute Schleifoberflächenqualität.bis zu 3500 Umdrehungen pro Sekunde und 60 m/s.
6Der Rücksitz ist sowohl starr als auch robust ausgelegt. Ein gehärteter Schiebezylinder aus Legierungsstahl, der in den Gusseisenkörper eingebettet ist, soll den oberen Kern des MT4 tragen.Die Schubkraft des Schiebezylinders kann leicht durch Einstellknöpfe auf der Rückseite geändert werdenSpezielle Zubehörteile Öldruckrücksitz mit Pedal zum Entladen von Arbeitsteilen.
7.Siemens numerische Steuerung als Standardkonfiguration, nach sekundärer Entwicklung, alle chinesische Bedienungsschnittstelle, einfach zu bedienen.die Ausrüstung CNC-System und Antriebssystem haben eine bessere Kompatibilität, gleichzeitig mit automatischer Sandreparatur und automatischer Kompensationsfunktion, um die Stabilität und Präzision von Futter und Schleifen zu gewährleisten.
Technische Spezifikation:
| Projekt | Einheit | Modell:FX32P-60CNC | |
|
Verarbeitungskapazität
|
Maximaler Drehdurchmesser des Tisches | mm | 320 |
|
Maximaler Abstand zwischen zwei Daumen |
mm | 600 | |
| Maximaler Schleifdurchmesser | mm | 320 | |
| Maximale Belastung zwischen zwei Scheiternherzen | kg (b) | 60 (Beschäftigte) /20 (nur Beschäftigte) | |
| Größe des Schleifrads (Durchmesser × Breite × Öffnung) | mm | 455 × 38 ((32-50) × 127 | |
| Drehzahl des Schleifrads | Umdrehungen pro Minute | 1650 | |
| Höchstgeschwindigkeit des Schleifrads | m/s | 40 ((Hochgeschwindigkeitsschleifrad bis 65) | |
| Schleifradverband | mm | Automatischer Typ | |
|
Schleifradkopf |
Zuführwinkel | Der Grad | 90 |
| Zuführungslauf | mm | 250 | |
| X-Achse Schnellgeschwindigkeit | m/min | 6 | |
| Mindestzufuhr auf der X-Achse | mm | 0.001 | |
|
Kopfgestell |
Drehzahl der Spindel | Umdrehungen pro Minute | 50 bis 500 |
| Spindelform | Gleichzeitige oder zentrierte | ||
| Spezifikation des Daumens | MT-4 | ||
|
Rücksitz |
Automatische Teleskopdistanz | mm | 40 |
| Spezifikation des Daumens | MT-4 | ||
|
Arbeitstisch |
Z-Achse Schnellgeschwindigkeit | m/min | 8 |
| Mindestzufuhr in der Z-Achse | mm | 0.001 | |
| Maximaler Reiseverlauf | mm | 550 | |
| Drehwinkel | Der Grad | + 6/-9 | |
|
Motor |
Schleifradspindelmotor | KW | 3.75/5.5 |
| X-Achsen-Zuführmotor (Servo) | KW | 2.2 | |
| Z-Achsen-Zuführmotor (Servo) | KW | 2.2 | |
| Motor mit Kopfrahmenspindel | KW | 0.75 | |
| Kühlpumpenmotor | KW | 0.75 | |
| Schmierölmotor | KW | 0.25*2 | |
| Heckölpumpenmotor | KW | 0.75 | |
|
Andere |
Netto-Maschinengewicht | Weigerung | 3300 |
| Maschinenbruttogewicht | Weigerung | 3500 | |
| Packungsgröße (Länge * Breite * Höhe) | mm | 2800*2000*2000 | |
Beschreibung des Produkts:
Die interne Schleifmaschine ist ein unentbehrliches Gerät für Industriebetriebe, die ein präzises Schleifen und Verarbeiten von Bauteilen erfordern.mit einem Durchmesser von 200 mm,, und mit einem Werkstückgrößenbereich von 50-200 mm, ist die interne Schleifmaschine in der Lage, Werkstücke mit einem Gewicht von bis zu 100 kg zu behandeln.Die Schleifrad-Zuführungsgeschwindigkeit des Motors kann von 50-1000rpm eingestellt werden, so dass sie für eine Vielzahl von Anwendungen geeignet ist.die Benutzern ermöglicht, präzise und präzise Teile herzustellen.
| Technologie | Parameter |
|---|---|
| Schleifrad-Zuführungsmotorleistung | 0.75 kW |
| Tischmotorleistung | 0.75 kW |
| Geschwindigkeit des Schleifrads | 1400 Dreh/min |
| Genauigkeit des Motors, mit dem das Schleifrad versorgt wird | 0.005 mm |
| Wiederholbarkeit des Motors zur Zuführung des Schleifrads | 0.001 mm |
| Kraft des Schleifradmotors | 2.2KW |
| Gewicht des Werkstücks | 100 kg |
| Tischgeschwindigkeit | 00,1-3 m/min |
| Größe des Werkstücks | 50 bis 200 mm |
| Schleifradspeichergeschwindigkeit | 0.01-0.2 mm/min |

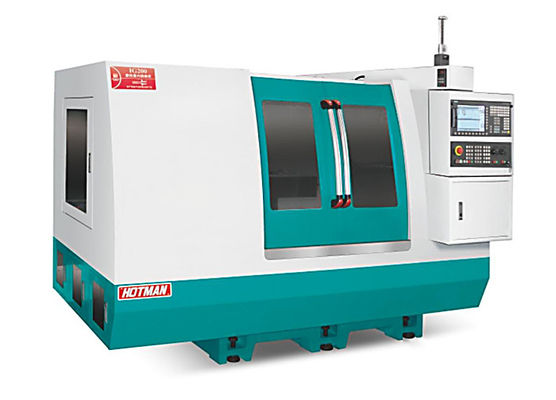

HOTMAN's Internal Grinder Machine IG200 ist ein für den professionellen Einsatz konzipierter präziser interner Schleifmechanismus mit einer CE-Zertifizierung, die für seine hohe Qualität sorgt.Die Mindestbestellmenge für dieses Produkt beträgt 1 und der Preis 3. Es ist in einem WOODEN BOX verpackt und die Lieferzeit beträgt 60 Tage. Die Zahlungsbedingungen sind T/T. Die Schleifrad-Fütterungsgeschwindigkeit des Motors liegt zwischen 50-1000 Rpm und die Tischgröße beträgt 400 mm.Die Schleifradgeschwindigkeit beträgt 1400 RpmDer Durchmesser des Schleifrads beträgt 200 mm und das Drehmoment des Schleifradmotors beträgt 1,5 Nm.
Die interne Schleifmaschine IG200 ist das perfekte Werkzeug für alle, die ein zuverlässiges und präzises internes Schleifsystem benötigen.Die Maschine ist außerdem äußerst langlebig und bietet einen reibungslosen BetriebEs ist für eine Vielzahl von Anwendungen wie Schleifen, Schleifen, Polieren und mehr geeignet.Sie können sicher sein, dass Sie das Beste für Ihr Geld bekommen..
HOTMAN's Internal Grinder Machine IG200 ist ein zuverlässiges und präzises Werkzeug für diejenigen, die das beste interne Schleifsystem benötigen.Sie können sicher sein, dass es von höchster Qualität ist. Die Mindestbestellung beträgt 1 und der Preis beträgt 3. Es wird in einem Holzbuch verpackt und die Lieferzeit beträgt 60 Tage. Die Zahlungsbedingungen sind T / T.Die Schleifrad-Zuführungsgeschwindigkeit des Motors liegt zwischen 50-1000 Rpm und die Tischgröße beträgt 400 mmDie Schleifradgeschwindigkeit beträgt 1400 Rpm, der Schleifraddurchmesser 200 mm und das Schleifrad-Zuführungsmoment des Motors 1,5 Nm.
HOTMAN's Internal Grinder Machine IG200 ist das perfekte Werkzeug für alle, die ein zuverlässiges und präzises internes Schleifsystem benötigen.Die Maschine ist außerdem äußerst langlebig und bietet einen reibungslosen Betrieb. Mit seinen hochwertigen Komponenten und zuverlässigen Leistungen können Sie sicher sein, dass Sie das beste Preis-Leistungs-Verhältnis erhalten.
Wir bieten eine hochwertige interne Schleifmaschine mit fortschrittlicher Maschine für das interne Schleifsystem.
Verpackung und Versand der internen Schleifmaschine:
