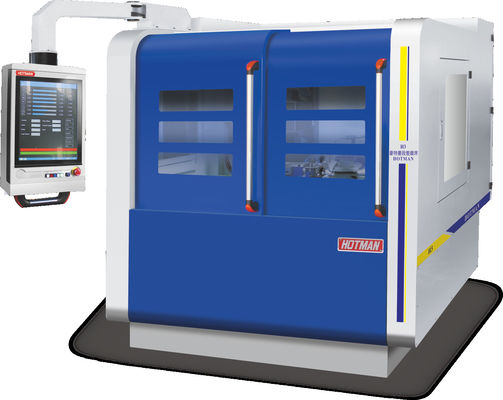

Step Down Schleifmaschine 0,05-20mm Durchmesser Präzisionsoberflächenmacher

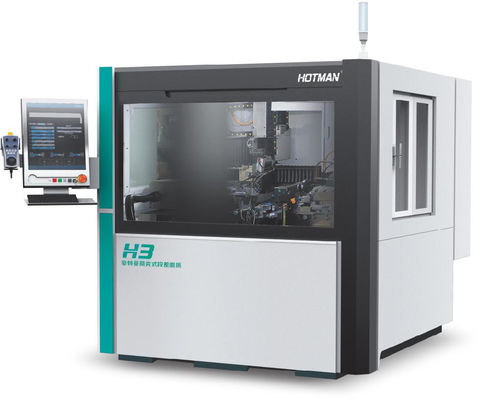

Schritt nach unten Schleifmaschine H3

Beschreibung des Geräts:

1. Step Down Grinding Machine Körper und Komponenten werden von Milhanna hochwertiges Gusseisen FC30 gegossen, die künstlich normalisierte Wärmebehandlung und dann durch natürliche Alterung behandelt.Komponenten werden von YASDA verarbeitet, MITSUI SEIKI, TOSHIBA, ELB und andere Weltklasse-Ausrüstung einmal Klemmverarbeitung. Präzisionsgröße kann bis zu Mikronebene sein, um hochpräzise Ausrüstung Grundkomponenten zu gewährleisten.


2Die Maschinengewehrschienen und die Präzisionskugelschrauben werden durch ein automatisches Schmiersystem kontinuierlich geschmiert, um eine längere Lebensdauer und Genauigkeit zu gewährleisten.Das Kühlsystem ist vom Körper getrennt, um Vibrationen und günstige Wärmeabgabe zu vermeiden.

3.ausgestattet mit Siemens 828D CNC automatischem Schleifsystem und sekundärer Entwicklung, Mann-Maschine-Dialog-Täuscheroperation, mit vielen optionalen Geräten zur Auswahl,einschließlich der inneren Lochschleifvorrichtung, automatische Endmessvorrichtung, automatische Außendurchmessermessvorrichtung usw.

4Das Schleifzufuhrsystem besteht aus einem V und einem flachen Gleis aus handgefertigter Präzisionsschaufel, mit automatischem Schmiersystem und einer C3-Ebene-Präzisionsschleifschraube.die eine reibungslose Bewegung erreichen kann, ausgezeichnete wiederholte Positionierungsgenauigkeit und lange Lebensdauer.

5. Die Standardkonfiguration der Schleifradspindel besteht aus einer hinteren Vier- und einer hinteren Zwei-Lagerstruktur.mit einer Leistung von mehr als 50 W und, hohe dynamische Steifigkeit, gute Schwingungsbeständigkeit, hohe Schleifleistung und gute Schleifoberflächenqualität.bis zu 3500 Umdrehungen pro Sekunde und 60 m/s.


6Der Rücksitz ist sowohl starr als auch robust ausgelegt. Ein gehärteter Schiebezylinder aus Legierungsstahl, der in den Gusseisenkörper eingebettet ist, soll den oberen Kern des MT4 tragen.Die Schubkraft des Schiebezylinders kann leicht durch Einstellknöpfe auf der Rückseite geändert werdenSpezielle Zubehörteile Öldruckrücksitz mit Pedal zum Entladen von Arbeitsteilen.

7.Siemens numerische Steuerung als Standardkonfiguration, nach sekundärer Entwicklung, alle chinesische Bedienungsschnittstelle, einfach zu bedienen.die Ausrüstung CNC-System und Antriebssystem haben eine bessere Kompatibilität, gleichzeitig mit automatischer Sandreparatur und automatischer Kompensationsfunktion, um die Stabilität und Präzision von Futter und Schleifen zu gewährleisten.

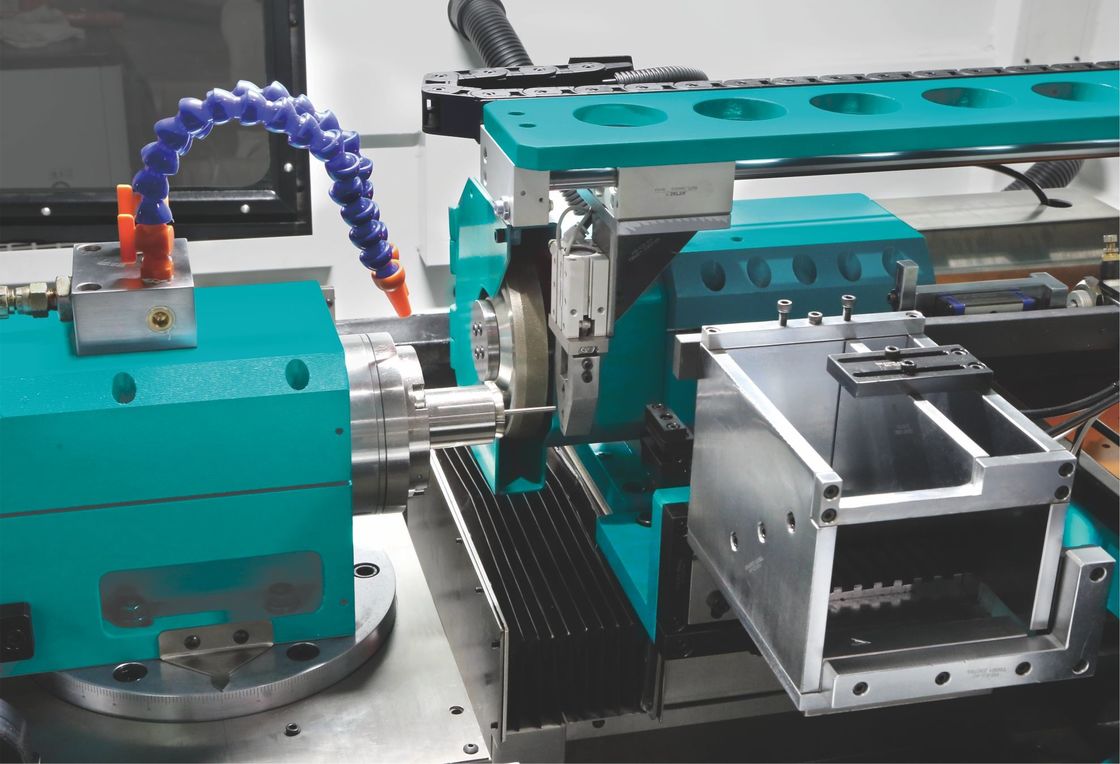

1. Werkstückschleifen: Kernschleifen, grobe Schleifmaschine Winkel 11°, Feinschleifmaschine 90°, A grobe Schleifmaschine, B feine Schleifmaschine.
2. Beat: Der Manipulator gibt automatisch eine Zufuhr, empfängt und vervollständigt sie.
3Schleifzeit: Von der Schleifzeit von Φ4 bis zur Werkstücksformung beträgt die Schleifzeit 65 Sekunden, die Geschwindigkeit ist einstellbar und die Geschwindigkeit wird nach der tatsächlichen Situation angepasst.
4Durchmesser des Schleifwerks: 0,05 bis 20,0 mm.
5. Länge des Schleifwerks: bis zu 200 mm.
6. Drehmodus der Arbeitskopfspindel: fest
7Arbeitskopfspindelgeschwindigkeit: 0 - 2000 Rpm
