Hotman Stable E250 zylindrische Schleifmaschine Mehrzweckmaschine 6000r/min

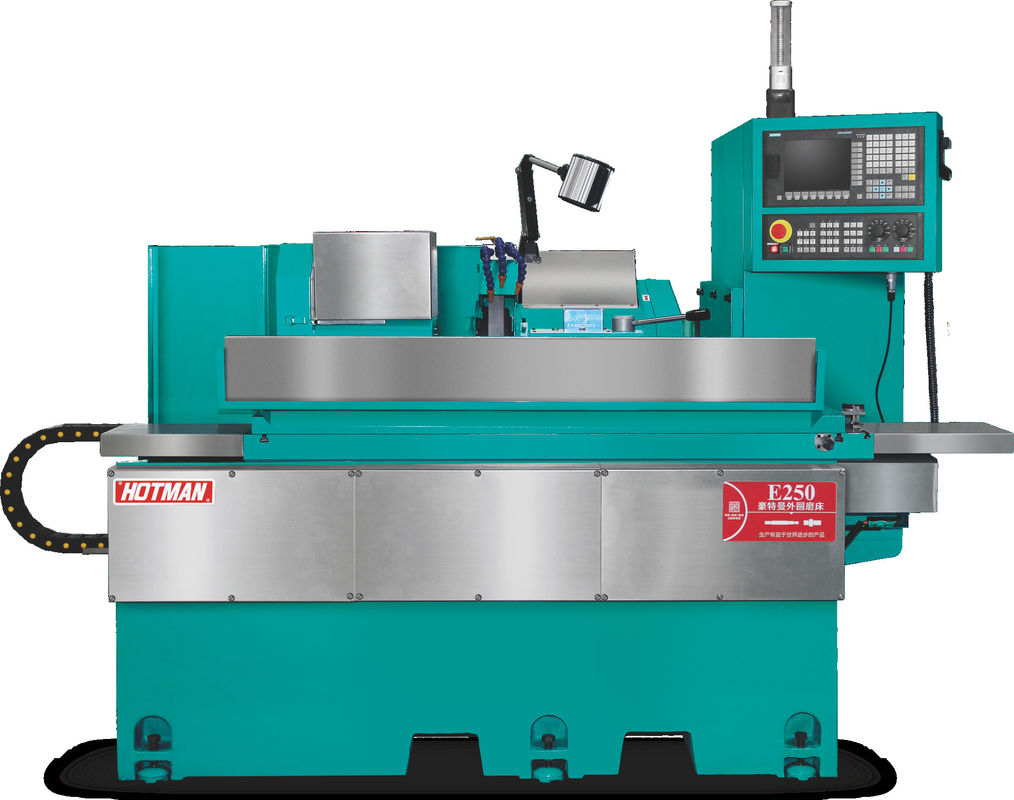

Hochpräzise CNC-Zylindermaschine E250


Beschreibung des Geräts:

1. Die Karosserie und die Komponenten werden von Milhanna hochwertigem Gusseisen FC30 gegossen, das künstlich normalisierte Wärmebehandlung und dann durch natürliche Alterung behandelt wird.MITSUI SEIKI, TOSHIBA, ELB und andere Weltklasse-Geräte, die einmal festgeklemmt werden.


2Die Maschinengewehrschienen und die Präzisionskugelschrauben werden durch ein automatisches Schmiersystem kontinuierlich geschmiert, um eine längere Lebensdauer und Genauigkeit zu gewährleisten.Das Kühlsystem ist vom Körper getrennt, um Vibrationen und günstige Wärmeabgabe zu vermeiden.

3.ausgestattet mit Siemens 828D CNC automatischem Schleifsystem und sekundärer Entwicklung, Mann-Maschine-Dialog-Täuscher-Betrieb, mit vielen optionalen Geräten zur Auswahl,einschließlich der inneren Lochschleifvorrichtung, automatische Endmessvorrichtung, automatische Außendurchmessermessvorrichtung usw.

4Das Schleifzufuhrsystem besteht aus einem V und einem flachen Gleis aus handgefertigter Präzisionsschaufel, mit automatischem Schmiersystem und einer C3-Präzisionsschleifschraube.die eine reibungslose Bewegung erreichen kann, ausgezeichnete wiederholte Positionierungsgenauigkeit und lange Lebensdauer.

5. Die Standardkonfiguration der Schleifradspindel besteht aus einer hinteren Vier- und einer hinteren Zwei-Lagerstruktur.mit einer Leistung von mehr als 50 W und, hohe dynamische Steifigkeit, gute Schwingungsbeständigkeit, hohe Schleifleistung und gute Schleifoberflächenqualität.bis zu 3500 Umdrehungen pro Sekunde und 60 m/s.


6Der Rücksitz ist sowohl starr als auch robust ausgelegt. Ein gehärteter Schiebezylinder aus Legierungsstahl, der in den Gusseisenkörper eingebettet ist, soll den oberen Kern des MT4 tragen.Die Schubkraft des Schiebezylinders kann leicht durch Einstellknöpfe auf der Rückseite geändert werdenSpezielle Zubehörteile Öldruckrücksitz mit Pedal zum Entladen von Arbeitsteilen.

7.Siemens numerische Steuerung als Standardkonfiguration, nach sekundärer Entwicklung, alle chinesische Bedienungsschnittstelle, einfach zu bedienen.die Ausrüstung CNC-System und Antriebssystem haben eine bessere Kompatibilität, gleichzeitig mit automatischer Sandreparatur und automatischer Kompensationsfunktion, um die Stabilität und Präzision von Futter und Schleifen zu gewährleisten.

1. Produktübersicht:

   Artikel	Erzeugnis	Modell	Anzahl	Preiszusammensetzung
   	Hochpräzise CNC-Zylinderschleifmaschine (X-Achse, Z-Achse)	E 250		Siehe Preisliste mit Standardbeilage

2. Einführung

   1)     2)   3)   4)     5)

   Sie verwenden das CNC-System Siemens 828D aus Deutschland,Schleifen mit einer speziellen, freundlichen Mensch-Maschine-Schnittstelle, keine Programmierung, automatisch generiertes Verarbeitungsprogramm. Ausgestattet mit einer hochpräzisen Lagerschleifradspindel, einer hochpräzisen Schleifballschraube. Doppel-Achsen-Servo-Antrieb automatische Zufuhr, automatische Schleifrad-Dressing, kann alle Arten von Segmentdifferenz, kreisförmigen Bogen, Oberflächenform-Dressing, das System automatische Kompensation erfüllen. Die gesamte Gleitfläche, die Kontaktfläche und die Führfläche sind aus einem manuellen Schleifverfahren hergestellt, um die langfristige Stabilität und hohe Präzision der Maschine zu gewährleisten. Die Werkzeugmaschinen werden streng aus FC25 hochwertigem Gusseisen ausgewählt, Alterungsprozess, um das Fundament der Werkzeugmaschinen zu gewährleisten Das Stück verformt sich nicht.

3. Technischer Parameter:

   	Zahl	Projekt	Einheit		Modell:	E 250
   Verarbeitungskapazität         Schleifradkopf	1	Maximaler Drehdurchmesser des Tisches	mm		250
   	2	Maximaler Abstand zwischen zwei Daumen	mm ((in)		500
   	3	Maximaler Schleifdurchmesser	mm ((in)		250
   	4	Maximale Belastung zwischen zwei Scheiternherzen	kg (b)		60 ((顶心工作) /20 (只有工作头)
   	5	Größe des Schleifrads (Durchmesser × Breite × Öffnung)	mm ((in)		405 × 32 ~ 50 × 127
   	6	Drehzahl des Schleifrads	Umdrehungen pro Minute		1570
   	7	Höchstgeschwindigkeit des Schleifrads	m/s		35
   	8	Schleifradverband	mm ((in)		Automatischer Typ
   	9	Mindestzufuhr auf der X-Achse	mm ((in)		0.001
   	10	Zuführwinkel	Der Grad		90
   	11	Zuführungslauf	mm		250
   	12	X-Achse Schnellgeschwindigkeit	mm/min		0-10000
   Kopfgestell	13	Drehzahl der Spindel	Umdrehungen pro Minute		50 bis 500
   	14	Spindelform			Gleichzeitige oder zentrierte
   	15	Spezifikation des Daumens			MT-4
   Rückenrahmen	16	Automatische Teleskopdistanz (hydraulischer Typ)	mm		40
   	17	Spezifikation des Daumens			MT-4
   	18	Betriebsmodus			Handbuch
   Arbeitstisch	19	Z-Achse Schnellgeschwindigkeit	m/min		0-20000
   	20	Mindestzufuhr in der Z-Achse	mm		0.001
   	21	Maximaler Reiseverlauf	mm		550
   	22	Drehwinkel	Der Grad		+6/-9
   Motor	23	Schleifradspindelmotor	KW		3.75/5.5
   	24	X-Achsen-Zuführmotor (Servo)	KW		2.2
   	25	Z-Achsen-Zuführmotor (Servo)	KW		2.2
   	26	Motor mit Kopfrahmenspindel	KW		0.75
   	27	Kühlpumpenmotor	KW		0.75
   	28	Schmierölmotor	KW		1 / 4 * 2
   	29	Motor für Heckölpumpen (speziell)	KW		0.75
   Andere	30	Schmieröl für die X/Z-Achse			MOBIL#1409 oder ISO VG68
   	31	Netto-Maschinengewicht	Weigerung		约 3200
   	32	Maschinenbruttogewicht	Weigerung		约 3400
   	33	Packungsgröße (Länge * Breite * Höhe)	mm		2800*2000*2000
