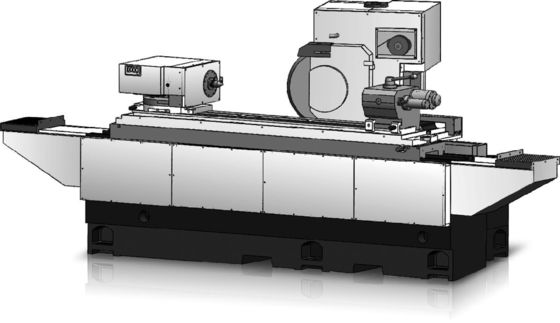

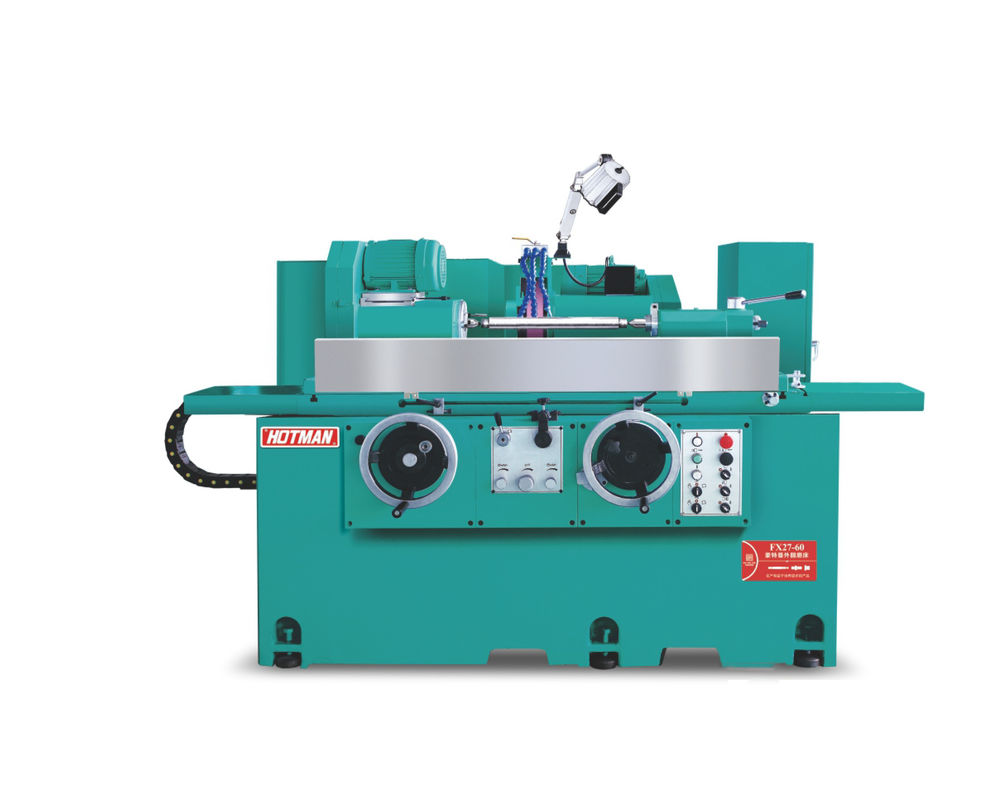

Halbautomatische äußere zylindrische Schleifmaschine mit Diamatermessvorrichtung FX27-60

Zylindrische Schleifmaschine

Beschreibung des Geräts:

1. Die Karosserie und die Komponenten werden von Milhanna hochwertigem Gusseisen FC30 gegossen, das künstlich normalisierte Wärmebehandlung und dann durch natürliche Alterung behandelt wird.MITSUI SEIKI, TOSHIBA, ELB und andere Weltklasse-Geräte, die einmal festgeklemmt werden.

2Die Maschinengewehrschienen und die Präzisionskugelschrauben werden durch ein automatisches Schmiersystem kontinuierlich geschmiert, um eine längere Lebensdauer und Genauigkeit zu gewährleisten.Das Kühlsystem ist vom Körper getrennt, um Vibrationen und günstige Wärmeabgabe zu vermeiden.

3.ausgestattet mit Siemens 828D CNC automatischem Schleifsystem und sekundärer Entwicklung, Mann-Maschine-Dialog-Täuscheroperation, mit vielen optionalen Geräten zur Auswahl,einschließlich der inneren Lochschleifvorrichtung, automatische Endmessvorrichtung, automatische Außendurchmessermessvorrichtung usw.

4Das Schleifzufuhrsystem besteht aus einem V und einem flachen Gleis aus handgefertigter Präzisionsschaufel, mit automatischem Schmiersystem und einer C3-Ebene-Präzisionsschleifschraube.die eine reibungslose Bewegung erreichen kann, ausgezeichnete wiederholte Positionierungsgenauigkeit und lange Lebensdauer.

5. Die Standardkonfiguration der Schleifradspindel besteht aus einer hinteren Vier- und einer hinteren Zwei-Lagerstruktur.mit einer Leistung von mehr als 50 W und, hohe dynamische Steifigkeit, gute Schwingungsbeständigkeit, hohe Schleifleistung und gute Schleifoberflächenqualität.bis zu 3500 Umdrehungen pro Sekunde und 60 m/s.

6Der Rücksitz ist sowohl starr als auch robust ausgelegt. Ein gehärteter Schiebezylinder aus Legierungsstahl, der in den Gusseisenkörper eingebettet ist, soll den oberen Kern des MT4 tragen.Die Schubkraft des Schiebezylinders kann leicht durch Einstellknöpfe auf der Rückseite geändert werdenSpezielle Zubehörteile Öldruckrücksitz mit Pedal zum Entladen von Arbeitsteilen.

7.Siemens numerische Steuerung als Standardkonfiguration, nach sekundärer Entwicklung, alle chinesische Bedienungsschnittstelle, einfach zu bedienen.die Ausrüstung CNC-System und Antriebssystem haben eine bessere Kompatibilität, gleichzeitig mit automatischer Sandreparatur und automatischer Kompensationsfunktion, um die Stabilität und Präzision von Zuführung und Schleifen zu gewährleisten.

Technische Spezifikation:

A. Gerade beim Schleifen:

Kleine Produktion, automatische Zufuhr ohne Funken-Timer, kann gute Schleifqualität Massenproduktion zu erhalten, fügen Sie automatische Außendurchmesser-Messgerät (spezielles Zubehör),kann den besten Ertrag und die beste Schleifwirkung erzielen (CNC-Modelle).

B. Querschleifen:

Automatische Intermittentzufuhr und hydraulisch angetriebene Tisch ermöglichen eine höchst effiziente Querschleifung des Arbeitsobjekts.

C. Endschleifen:

Entfernen Sie die drehende Abdeckung des Arbeitsspindelkopfes und ersetzen Sie sie durch einen drei- oder vierkräftigen Spindel, ändern Sie die Position der Positionsspitze, um den Spindel drehen zu lassen,und befestigen sie in der Position von 90° für das Endschleifen.

D. Schulterschleifen:

Wenn der Außendurchmesser des Arbeitsobjekts und seine Schulter gleichzeitig geschliffen werden,Das Arbeitsobjekt wird von den beiden oberen Mittelpunkten gestützt und das Schleifrad wird auf der rechten Seite des Schleifradkopfes neu montiert und in einem Schleifwinkel gedreht..

Schrägschleifen:

Das Arbeitsobjekt kann durch den Schlag oder die beiden oberen Mittelstellen getragen werden, und der Tisch und der Schleifradkopf können leicht gedreht und eingestellt werden.

F. Schleifen des Innendurchmessers:

Schleifzubehör mit inneren Durchmesser (spezielles Zubehör) Schleifen mit inneren Durchmesser, sofern die Schleifspindel mit inneren Durchmesser nach unten gezogen und in der Schleifposition befestigt ist, kann geschliffen werden.

Innenöffnungsschleifvorrichtung (optional):

Drehgeschwindigkeit Innendurchmesserbereich Höchsttiefe

20,000rpm Φ25~45mm 100mm

30,000rpm Φ 12 ~ 25 mm 60 mm
