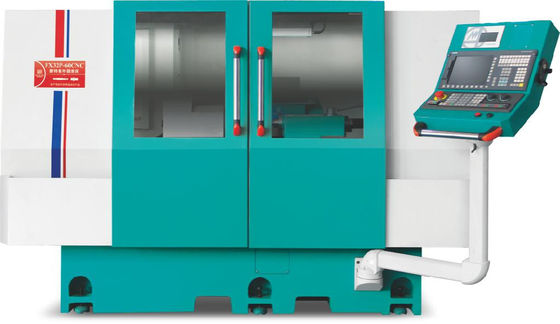

Hotman 3 Phase 50Hz Mehrzweckmaschine 1700x1500x1750mm Zylindrische Schleifmaschine

Zylindrische Schleifmaschine Hauptmechanismus

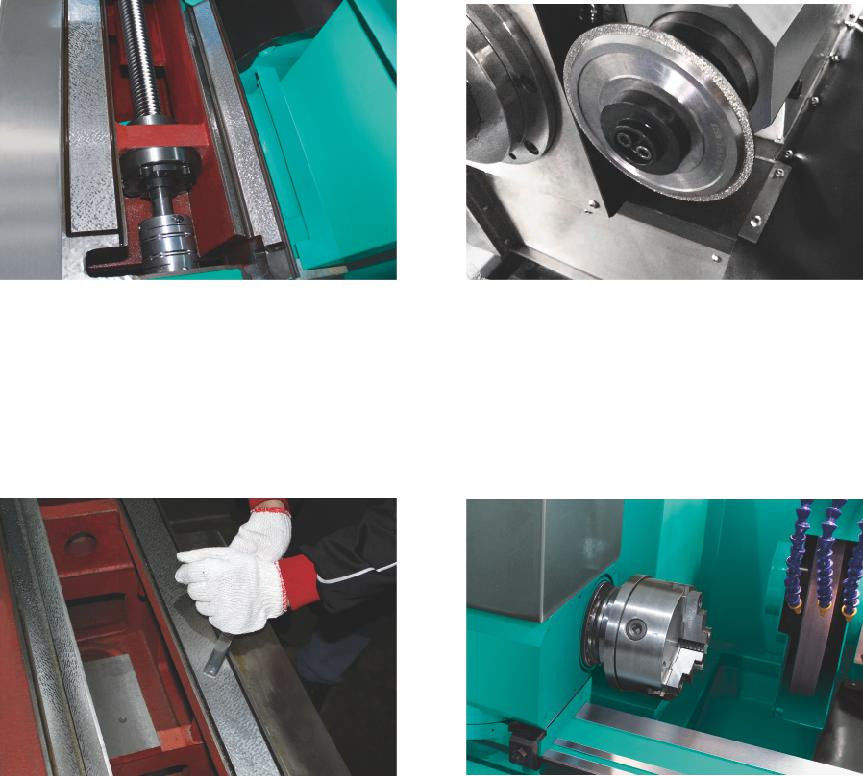

Hauptmechanismus Genauer Montagevorgang:

1.Statische Spindel:
Statischer Drucklager-Ölfolie, von Anfang bis Ende immer unter der Unterstützung von Ölfolie, sehr geringer Verschleiß.Die Maschine kann die Genauigkeit lange halten.

2.Motorige Spindel:
Hohe Geschwindigkeit, geringe Vibrationen, geringer Lärm, reibungslose Bewegung, hohe Verarbeitungswirksamkeit, geringe Rauheit und gute Präzision.

3.C3 Kugelschraube:
Aufgrund der statischen Schmiereigenschaften kann die Reibungswirkung reduziert und die Steifigkeit und Positionierungsgenauigkeit erhöht werden Kleine Einspeisung in 1 μm (CNC-Maschinenkonfiguration)

4.Rollentyp Schleifradreparaturvorrichtung (optional für CNC-Serie):

5.Lenkungsschiene:
- V-Flachschienenkombinationskonstruktion zur Gewährleistung der Stabilität des Schleifens.
Handspatelle:
Die Berührungsfläche der Führungsschiene wird durch präzise Handschuppen- und Schmierölsystem reduziert, um eine hohe Präzision und Verschleißfestigkeit der axialen Bewegung zu gewährleisten.

6Spindelkopf:

Drei Kiefer-Rohr kann installiert werden, und kann mit verschiedenen Arbeits-Rohr-Design abgestimmt werden, um die Forschung von verschiedenen Werkstück zu erleichtern.Die Schleifspindel hat die Funktion der Zentrierung und gleichzeitige Bewegung, und der Benutzer kann bei der oberen Bearbeitung und bei der Dreiklemmbearbeitung (spezielles Zubehör) eine schnelle Umstellung vornehmen.


Beschreibung des Geräts:

1. Die Karosserie und die Komponenten werden von Milhanna hochwertigem Gusseisen FC30 gegossen, das künstlich normalisierte Wärmebehandlung und dann durch natürliche Alterung behandelt wird.MITSUI SEIKI, TOSHIBA, ELB und andere Weltklasse-Geräte, die einmal festgeklemmt werden.


2Die Maschinengewehrschienen und die Präzisionskugelschrauben werden durch ein automatisches Schmiersystem kontinuierlich geschmiert, um eine längere Lebensdauer und Genauigkeit zu gewährleisten.Das Kühlsystem ist vom Körper getrennt, um Vibrationen und günstige Wärmeabgabe zu vermeiden.

3.ausgestattet mit Siemens 828D CNC automatischem Schleifsystem und sekundärer Entwicklung, Mann-Maschine-Dialog-Täuscher-Betrieb, mit vielen optionalen Geräten zur Auswahl,einschließlich der inneren Lochschleifvorrichtung, automatische Endmessvorrichtung, automatische Außendurchmessermessvorrichtung usw.

4Das Schleifzufuhrsystem besteht aus einem V und einem flachen Gleis aus handgefertigter Präzisionsschaufel, mit automatischem Schmiersystem und einer C3-Präzisionsschleifschraube.die eine reibungslose Bewegung erreichen kann, ausgezeichnete wiederholte Positionierungsgenauigkeit und lange Lebensdauer.

5. Die Standardkonfiguration der Schleifradspindel besteht aus einer hinteren Vier- und einer hinteren Zwei-Lagerstruktur.mit einer Leistung von mehr als 50 W und, hohe dynamische Steifigkeit, gute Schwingungsbeständigkeit, hohe Schleifleistung und gute Schleifoberflächenqualität.bis zu 3500 Umdrehungen pro Sekunde und 60 m/s.


6Der Rücksitz ist sowohl starr als auch robust ausgelegt. Ein gehärteter Schiebezylinder aus Legierungsstahl, der in den Gusseisenkörper eingebettet ist, soll den oberen Kern des MT4 tragen.Die Schubkraft des Schiebezylinders kann leicht durch Einstellknöpfe auf der Rückseite geändert werdenSpezielle Zubehörteile Öldruckrücksitz mit Pedal zum Entladen von Arbeitsteilen.

7.Siemens numerische Steuerung als Standardkonfiguration, nach sekundärer Entwicklung, alle chinesische Bedienungsschnittstelle, einfach zu bedienen.die Ausrüstung CNC-System und Antriebssystem haben eine bessere Kompatibilität, gleichzeitig mit automatischer Sandreparatur und automatischer Kompensationsfunktion, um die Stabilität und Präzision von Futter und Schleifen zu gewährleisten.

Technische Spezifikation:
