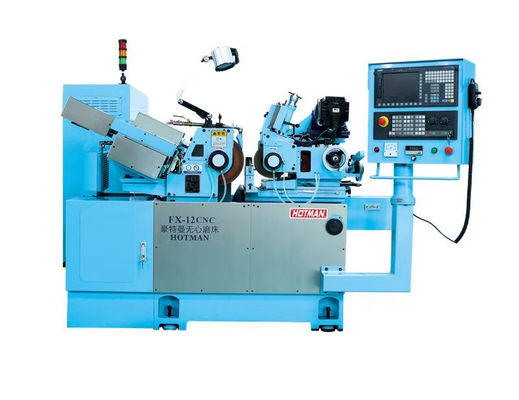

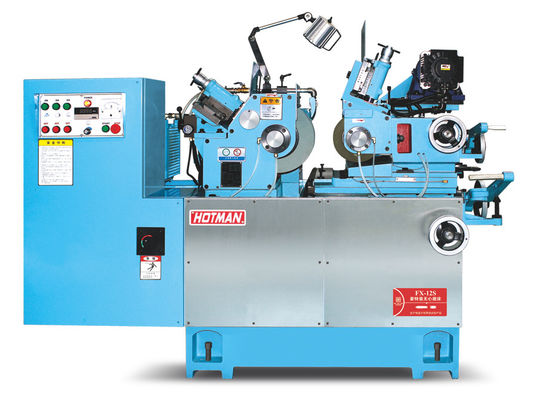

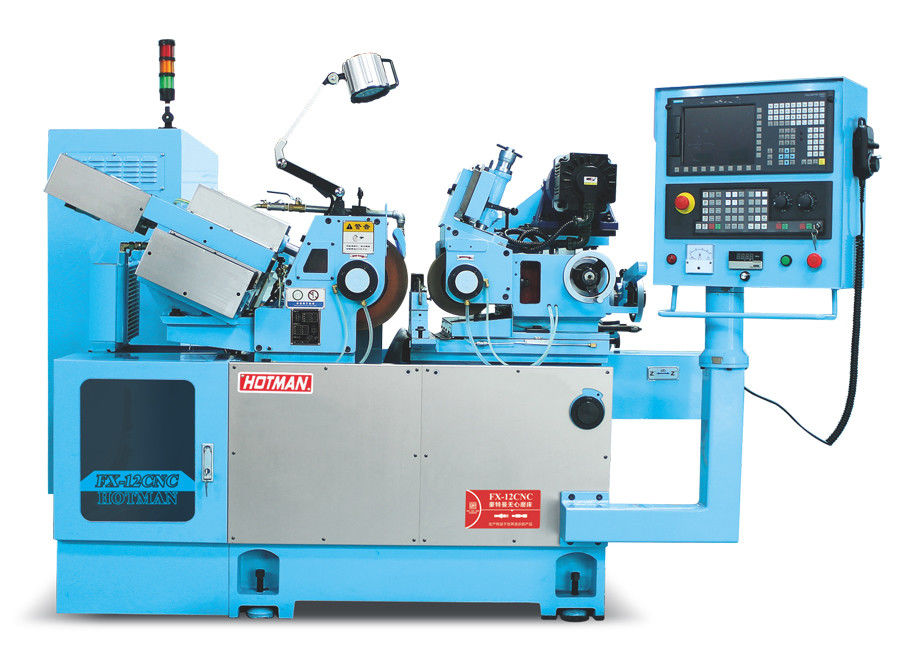

Multifunktionale halbautomatische hochpräzise zentralfreie Schleifmaschine

Multifunktionale halbautomatische, zentralfreie, hochpräzise Schleifmaschine

1Spezielle Anlage:

01.Die Aufzugsmaschine kann den mechanischen Arm des Werkstücks entsprechend den Anforderungen des Werkstücks entwerfen

02.Schleifrad und Reglerrad

03.Automatische Schleifmaschine zum Be- und Entladen

04.Automatischer Zuführ- und Empfangsmechanismus mit Manipulator

Standard-Tischdurchmesser: Ø0,5 ~ 40 mm

Grindradgröße (Außendurchmesser* Breite* Innendurchmesser): Ø305*150*Ø120mm

Drehzahl des Schleifrads: 1950rpm

Kleine Futtermenge: 0,001 mm

Beschreibung des Geräts:

1. Die Karosserie und die Komponenten werden von Milhanna hochwertigem Gusseisen FC30 gegossen, das künstlich normalisierte Wärmebehandlung und dann durch natürliche Alterung behandelt wird.MITSUI SEIKI, TOSHIBA, ELB und andere Weltklasse-Geräte, die einmal festgeklemmt werden.

2Die Maschinengewehrschienen und die Präzisionskugelschrauben werden durch ein automatisches Schmiersystem kontinuierlich geschmiert, um eine längere Lebensdauer und Genauigkeit zu gewährleisten.Das Kühlsystem ist vom Körper getrennt, um Vibrationen und günstige Wärmeabgabe zu vermeiden.

3.ausgestattet mit Siemens 828D CNC automatischem Schleifsystem und sekundärer Entwicklung, Mann-Maschine-Dialog-Täuscheroperation, mit vielen optionalen Geräten zur Auswahl,einschließlich der inneren Lochschleifvorrichtung, automatische Endmessvorrichtung, automatische Außendurchmessermessvorrichtung usw.

4Das Schleifzufuhrsystem besteht aus einem V und einem flachen Gleis aus handgefertigter Präzisionsschaufel, mit automatischem Schmiersystem und einer C3-Ebene-Präzisionsschleifschraube.die eine reibungslose Bewegung erreichen kann, ausgezeichnete wiederholte Positionierungsgenauigkeit und lange Lebensdauer.

5. Die Standardkonfiguration der Schleifradspindel besteht aus einer hinteren Vier- und einer hinteren Zwei-Lagerstruktur.mit einer Leistung von mehr als 50 W und, hohe dynamische Steifigkeit, gute Schwingungsbeständigkeit, hohe Schleifleistung und gute Schleifoberflächenqualität.bis zu 3500 Umdrehungen pro Sekunde und 60 m/s.

6Der Rücksitz ist sowohl starr als auch robust ausgelegt. Ein gehärteter Schiebezylinder aus Legierungsstahl, der in den Gusseisenkörper eingebettet ist, soll den oberen Kern des MT4 tragen.Die Schubkraft des Schiebezylinders kann leicht durch Einstellknöpfe auf der Rückseite geändert werdenSpezielle Zubehörteile Öldruckrücksitz mit Pedal zum Entladen von Arbeitsteilen.

7.Siemens numerische Steuerung als Standardkonfiguration, nach sekundärer Entwicklung, alle chinesische Bedienungsschnittstelle, einfach zu bedienen.die Ausrüstung CNC-System und Antriebssystem haben eine bessere Kompatibilität, gleichzeitig mit automatischer Sandreparatur und automatischer Kompensationsfunktion, um die Stabilität und Präzision von Futter und Schleifen zu gewährleisten.

Technische Spezifikation:
