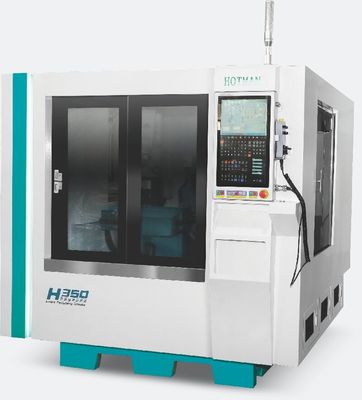

H350 Hotman 1.5KW-3KW CNC Werkzeugschleifmaschine Mehrfunktionsmaschine 3000mm/Min

Einfügungsmaschine H350

Beschreibung des Geräts:

1. Die Karosserie und die Komponenten werden von Milhanna hochwertigem Gusseisen FC30 gegossen, das künstlich normalisierte Wärmebehandlung und dann durch natürliche Alterung behandelt wird.MITSUI SEIKI, TOSHIBA, ELB und andere Weltklasse-Geräte, die einmal festgeklemmt werden.


2Die Maschinengewehrschienen und die Präzisionskugelschrauben werden durch ein automatisches Schmiersystem kontinuierlich geschmiert, um eine längere Lebensdauer und Genauigkeit zu gewährleisten.Das Kühlsystem ist vom Körper getrennt, um Vibrationen und günstige Wärmeabgabe zu vermeiden.

3.ausgestattet mit Siemens 828D CNC automatischem Schleifsystem und sekundärer Entwicklung, Mann-Maschine-Dialog-Täuscher-Betrieb, mit vielen optionalen Geräten zur Auswahl,einschließlich der inneren Lochschleifvorrichtung, automatische Endmessvorrichtung, automatische Außendurchmessermessvorrichtung usw.

4Das Schleifzufuhrsystem besteht aus einem V und einem flachen Gleis aus handgefertigter Präzisionsschaufel, mit automatischem Schmiersystem und einer C3-Präzisionsschleifschraube.die eine reibungslose Bewegung erreichen kann, ausgezeichnete wiederholte Positionierungsgenauigkeit und lange Lebensdauer.

5. Die Standardkonfiguration der Schleifradspindel besteht aus einer hinteren Vier- und einer hinteren Zwei-Lagerstruktur.mit einer Leistung von mehr als 50 W und, hohe dynamische Steifigkeit, gute Schwingungsbeständigkeit, hohe Schleifleistung und gute Schleifoberflächenqualität.bis zu 3500 Umdrehungen pro Sekunde und 60 m/s.


6Der Rücksitz ist sowohl starr als auch robust ausgelegt. Ein gehärteter Schiebezylinder aus Legierungsstahl, der in den Gusseisenkörper eingebettet ist, soll den oberen Kern des MT4 tragen.Die Schubkraft des Schiebezylinders kann leicht durch Einstellknöpfe auf der Rückseite geändert werdenSpezielle Zubehörteile Öldruckrücksitz mit Pedal zum Entladen von Arbeitsteilen.

7.Siemens numerische Steuerung als Standardkonfiguration, nach sekundärer Entwicklung, alle chinesische Bedienungsschnittstelle, einfach zu bedienen.die Ausrüstung CNC-System und Antriebssystem haben eine bessere Kompatibilität, gleichzeitig mit automatischer Sandreparatur und automatischer Kompensationsfunktion, um die Stabilität und Präzision von Futter und Schleifen zu gewährleisten.

Technische Spezifikation:


1.Anpassung an verschiedene Formen:
Spezial für harte Legierungen/Keramik/CBN Schleifen von Blättern aus gleichem Material

 X-Achsen-Schlag: 100 mm

 Z-Achsen-Schlag: 120 mm

2.Online-Dressing-Gerät: Das Schleifrad kann während des Schleifens angezogen werden, die elektrische Spindel treibt das Schleifrad an, um Sand automatisch zu reparieren,und die Schraube Servo treibt die Vorwärts- und Rückwärtszufuhr.

3.Off-Line-Dressing-Gerät: Es kann die Endwand Sand Reparatur, die motorisierte Spindel Antriebszufuhr zu realisieren, und die maximale Geschwindigkeit ist 8000rpm.

4.Schleifrad: Die Materialgranularität sollte je nach den Anforderungen an das Werkstück geändert werden. Die Spindel des Schleifrads ist eine elektrische Spindel, die Höchstgeschwindigkeit beträgt 2000-4000 Rpm,Die Leistung beträgt 10 kW und das Drehmoment 52 Nm..


5Der.DD-Motor treibt die Spindel zur Drehung und steuert die 360°-Rotation des Werkstücks. Er kann das Werkstück in alle Richtungen schleifen und der Drehwinkel ist präzise steuerbar.

6.Zylinder-Typ" Keenes-Kontaktsensor ohne Antriebsvorrichtung bietet eine Online-Erkennung; um die gleiche hohe Präzision zu erreichen, Präzision 3 μm, Auflösung 0,5 μm.Es kann stabil hochpräzise Messungen durchführen, und ermitteln die Vergütung vor der Rohschleifung verschiedener Formen von Produkten; nach der Schleifung Größe und Basiskompensation;Die Berechnungsfunktion der Dicke- und Höheunterschiede verschiedener Klingen ist angegeben..
