GP32-Hohe Steifigkeit und hochwertige Basis

Hohe Steifigkeit und hochwertige Basis:

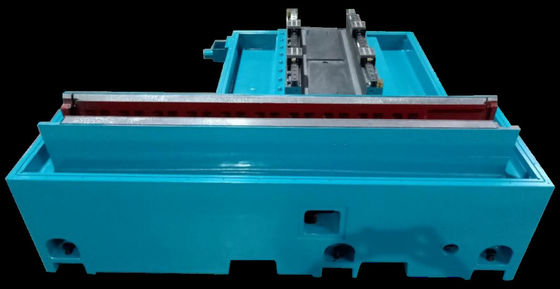

1- Konzeption der Maschinenbasis und der Hauptstrukturen:

Während des Schleifens ist die Aufrechterhaltung der Präzision am wichtigsten, was eher auf die Leistung der thermischen Stabilität als auf die Antivibrationsfähigkeit abhängt.Gusseisen selbst hat einen sehr niedrigen WärmeausdehnungskoeffizientenBei der Schleifung entsteht eine Menge Wärme, die gleichmäßig durch die Gusseisenbasis geleitet werden kann.die Maschine wird in einem stabilen thermischen Zustand gehalten.

Alle Hauptbauteile bestehen aus hochwertigem Gusseisen oder Stahl, einschließlich Radkopf, Werkkopf, Heckstock, Spindeln und Lagerhaltern.Das stellt sicher, dass die Maschine Körper mit kontinuierlichen und ähnlichen Materialien, sowie eine stabile thermische Stabilität.

Jede thermische Veränderung, die in kurzer Zeit aufgetreten ist, wird durch die Gusseisenmaschinenbasis kompensiert, die besser ist als die aus Stahl oder vom Menschen hergestelltem Granit.

Darüber hinaus weist die Gusseisenstruktur eine hohe Steifigkeit und eine gute Schwingungsabsorptionsleistung auf, die besser ist als der vom Menschen hergestellte Granit.

2Längsrichtung (Z-Achse) und Horizontalrichtung (X-Achse):

Die Stützflächen des Arbeitstisches sind auf der einen Seite V-förmig und auf der anderen Seite flach, und diese Struktur hat eine gute Steifigkeit und eine hohe Belastbarkeit.Die Gleitflächen werden für die hohe Präzision von Hand geschäubt.Die Schiebeleitungen sind mit einer Turcite®-Beschichtung bedeckt, die sich selbst schmiert und auch einen sehr niedrigen Reibungskoeffizienten aufweist.

3Lager und Kugelschraube:

Auf dem Arbeitstisch (Z-Achse) werden superpräzise Lager sowie eine hochpräzise Kugelschraube und eine Mutter des japanischen THK-Standards verwendet.

4.Horizontale Zuführungsleitungen (Zuführung des Radkopfes auf der X-Achse):

5.X-Achsen-Wiederholbarkeit und Positionierungsgenauigkeit (Renishaw-Laser-Interferometer):

 Lineare Führungen werden in der horizontalen X-Achse verwendet, um eine lineare Bewegung von hoher Präzision und geringer

Reibung.Die Rollenführung verfügt über eine sehr hohe Lastkapazität.Der Sodick-Linearmotor kann die Vibrationen während der Bewegung über den Magnetwechsel beseitigen.Maximale Schubkraft in kurzer Zeit: 1660-3060N.Haidenhain Inkrement Gitterliner mit Auflösung von Nano-Ebene, stellt die Zuführgenauigkeit der X-Achse sicher, um den Interpolationsfehler zu verringern.

6.Schleifkopf mit hoher Präzision und hoher Steifigkeit hydrostatisch-dynamisch:

Beschreibung des Geräts:

1. Die Karosserie und die Komponenten werden von Milhanna hochwertigem Gusseisen FC30 gegossen, das künstlich normalisierte Wärmebehandlung und dann durch natürliche Alterung behandelt wird.MITSUI SEIKI, TOSHIBA, ELB und andere Weltklasse-Geräte, die einmal festgeklemmt werden.

2Die Maschinengewehrschienen und die Präzisionskugelschrauben werden durch ein automatisches Schmiersystem kontinuierlich geschmiert, um eine längere Lebensdauer und Genauigkeit zu gewährleisten.Das Kühlsystem ist vom Körper getrennt, um Vibrationen und günstige Wärmeabgabe zu vermeiden.

3.ausgestattet mit Siemens 828D CNC automatischem Schleifsystem und sekundärer Entwicklung, Mann-Maschine-Dialog-Täuscher-Betrieb, mit vielen optionalen Geräten zur Auswahl,einschließlich der inneren Lochschleifvorrichtung, automatische Endmessvorrichtung, automatische Außendurchmessermessvorrichtung usw.

4Das Schleifzufuhrsystem besteht aus einem V und einem flachen Gleis aus handgefertigter Präzisionsschaufel, mit automatischem Schmiersystem und einer C3-Präzisionsschleifschraube.die eine reibungslose Bewegung erreichen kann, ausgezeichnete wiederholte Positionierungsgenauigkeit und lange Lebensdauer.

5. Die Standardkonfiguration der Schleifradspindel besteht aus einer hinteren Vier- und einer hinteren Zwei-Lagerstruktur.mit einer Leistung von mehr als 50 W und, hohe dynamische Steifigkeit, gute Schwingungsbeständigkeit, hohe Schleifleistung und gute Schleifoberflächenqualität.bis zu 3500 Umdrehungen pro Sekunde und 60 m/s.

6Der Rücksitz ist sowohl starr als auch robust ausgelegt. Ein gehärteter Schiebezylinder aus Legierungsstahl, der in den Gusseisenkörper eingebettet ist, soll den oberen Kern des MT4 tragen.Die Schubkraft des Schiebezylinders kann leicht durch Einstellknöpfe auf der Rückseite geändert werdenSpezielle Zubehörteile Öldruckrücksitz mit Pedal zum Entladen von Arbeitsteilen.

7.Siemens numerische Steuerung als Standardkonfiguration, nach sekundärer Entwicklung, alle chinesische Bedienungsschnittstelle, einfach zu bedienen.die Ausrüstung CNC-System und Antriebssystem haben eine bessere Kompatibilität, gleichzeitig mit automatischer Sandreparatur und automatischer Kompensationsfunktion, um die Stabilität und Präzision von Futter und Schleifen zu gewährleisten.

Technische Spezifikation:
