H3 Maschinenüberprüfung

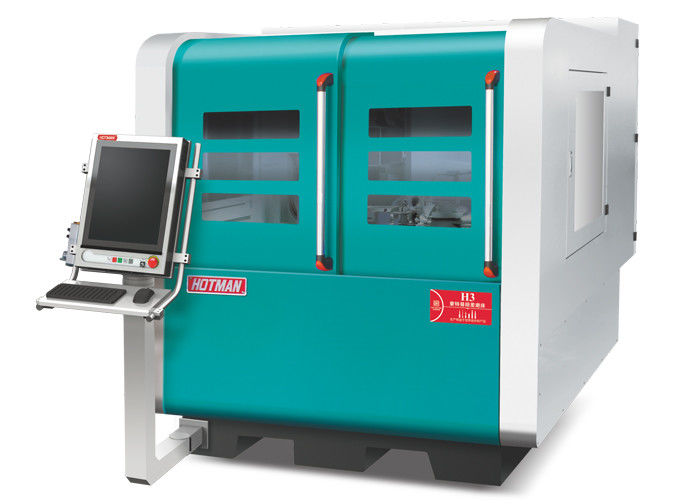

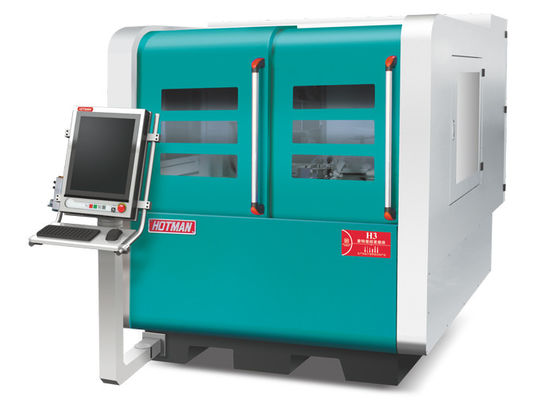

Beschreibung des Geräts:

1. Die Karosserie und die Komponenten werden von Milhanna hochwertigem Gusseisen FC30 gegossen, das künstlich normalisierte Wärmebehandlung und dann durch natürliche Alterung behandelt wird.MITSUI SEIKI, TOSHIBA, ELB und andere Weltklasse-Geräte, die einmal festgeklemmt werden.


2Die Maschinengewehrschienen und die Präzisionskugelschrauben werden durch ein automatisches Schmiersystem kontinuierlich geschmiert, um eine längere Lebensdauer und Genauigkeit zu gewährleisten.Das Kühlsystem ist vom Körper getrennt, um Vibrationen und günstige Wärmeabgabe zu vermeiden.

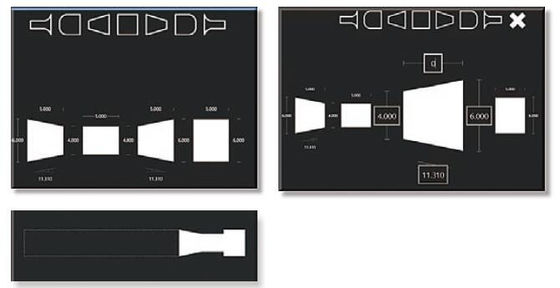

3.ausgestattet mit Siemens 828D CNC automatischem Schleifsystem und sekundärer Entwicklung, Mann-Maschine-Dialog-Täuscher-Betrieb, mit vielen optionalen Geräten zur Auswahl,einschließlich der inneren Lochschleifvorrichtung, automatische Endmessvorrichtung, automatische Außendurchmessermessvorrichtung usw.

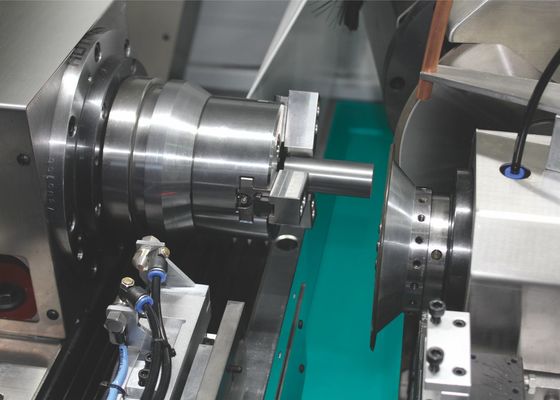

4Das Schleifzufuhrsystem besteht aus einem V und einem flachen Gleis aus handgefertigter Präzisionsschaufel, mit automatischem Schmiersystem und einer C3-Präzisionsschleifschraube.die eine reibungslose Bewegung erreichen kann, ausgezeichnete wiederholte Positionierungsgenauigkeit und lange Lebensdauer.

5. Die Standardkonfiguration der Schleifradspindel besteht aus einer hinteren Vier- und einer hinteren Zwei-Lagerstruktur.mit einer Leistung von mehr als 50 W und, hohe dynamische Steifigkeit, gute Schwingungsbeständigkeit, hohe Schleifleistung und gute Schleifoberflächenqualität.bis zu 3500 Umdrehungen pro Sekunde und 60 m/s.


6Der Rücksitz ist sowohl starr als auch robust ausgelegt. Ein gehärteter Schiebezylinder aus Legierungsstahl, der in den Gusseisenkörper eingebettet ist, soll den oberen Kern des MT4 tragen.Die Schubkraft des Schiebezylinders kann leicht durch Einstellknöpfe auf der Rückseite geändert werdenSpezielle Zubehörteile Öldruckrücksitz mit Pedal zum Entladen von Arbeitsteilen.

7.Siemens numerische Steuerung als Standardkonfiguration, nach sekundärer Entwicklung, alle chinesische Bedienungsschnittstelle, einfach zu bedienen.die Ausrüstung CNC-System und Antriebssystem haben eine bessere Kompatibilität, gleichzeitig mit automatischer Sandreparatur und automatischer Kompensationsfunktion, um die Stabilität und Präzision von Futter und Schleifen zu gewährleisten.

Technische Spezifikation:


Maschinenprüfung:

1. Vorbereitung der Prüfung:

(1) Der Kunde muss das Teil, die Zeichnung des Teils und die Anforderungen vor der Unterzeichnung des Vertrages und der technischen Vereinbarung vorlegen.

(2) Der Maschinenlieferant ist für die Vertraulichkeit des vom Kunden zur Verfügung gestellten Teils und der technischen Unterlagen verantwortlich.

(3) Der Maschinenlieferant teilt dem Kunden 10 Tage im Voraus die Uhrzeit der Maschinenüberprüfung mit, und der Kunde übermittelt dem Lieferanten 30 Teile.oder der Kunde trägt die Teile (30 Stück) in einem besonderen Fall zum Prüfstandort..

(4) Der Maschinenlieferant bereitet sich auf die Überprüfung vor, bevor der Kunde am Prüfstandort ankommt.

(5) Der Maschinenlieferant bestimmt die Parameter des Schleifrads auf der Grundlage der vom Kunden vorgelegten Teilezeichnungen und stellt das Schleifrad nach Vertragsunterzeichnung zur Verfügung.

2- Verifizierungsinhalte: die Vereinbarungen, die sowohl der Kunde als auch der Lieferant getroffen haben.

Überprüfungsstandards: Die vom Kunden bereitgestellten Teilezeichnungen.

Inspektion des Aussehens der Maschine

Bequemlichkeit des Betriebs und der Wartung der Maschine (basierend auf der Maschinenkonstruktion)


Schleifqualität (basierend auf dem Schleifgenauigkeitsbericht)


Betriebsbericht der Maschine vor Ort (Geschwindigkeit, Last, Zeit, Prozess usw.)

Maschine Hauptleistung Aufzeichnung vor Ort.

Überprüfung der Inspektionsunterlagen für die wichtigsten Bauteile und der Montageunterlagen.

Hauptkomponenten bestätigt.

30 Teile kontinuierlich schleifen, um die Zeichnungsvoraussetzungen zu erfüllen.
Und der Mühle ist in Ordnung.

Nach dem Schleifen können sowohl die NG- als auch die OK-Teile an den Kunden zurückgeschickt werden oder
wieder zusammen mit der Maschine.

3Während der Überprüfung hat der Kunde das Recht, einen vernünftigen Vorschlag zur Verbesserung der Maschine zu machen..

4Wenn die Überprüfung abgeschlossen ist und der Kunde das Überprüfungsdokument unterschreibt, liefert der Lieferant die Maschine an den Kunden.
