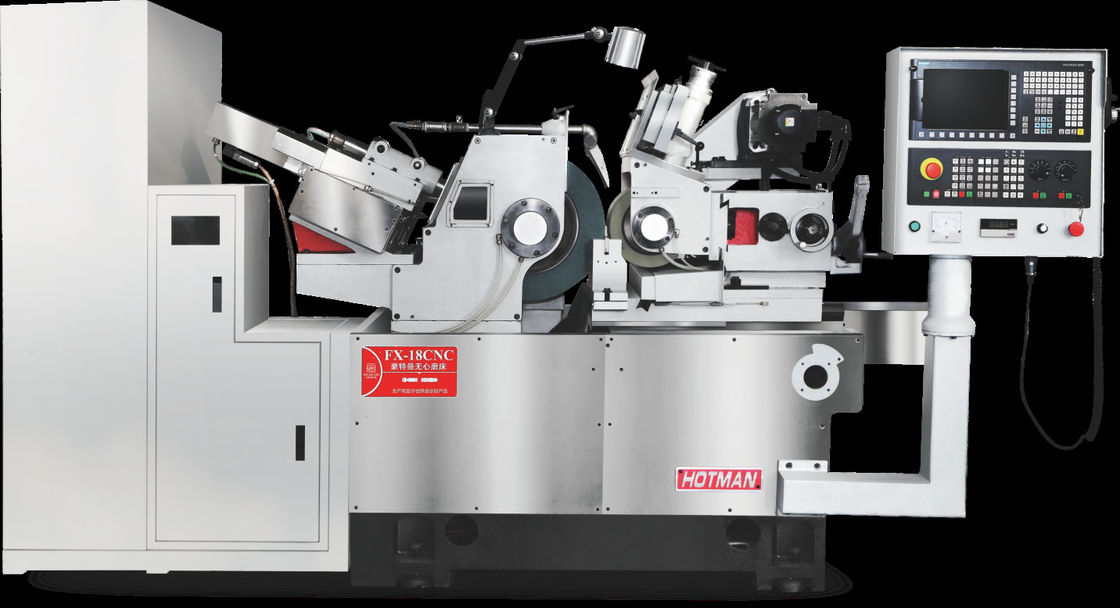

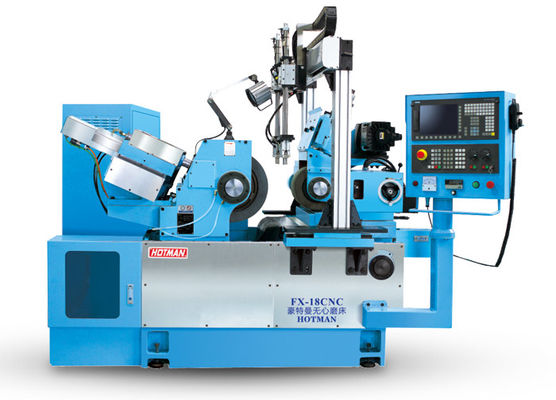

Zentrumlose Schleifmaschine Luftkühlung 3000 RPM 20m/Min

Technische Spezifikation:

Maschine Einführung:

1. Maschinenbasis und Hauptbauteile:

Die Maschinenbasis und die wichtigsten Strukturteile bestehen aus Meehanit (eingeschossenem) Gusseisen FC-30. Nach der Normalisierung der Wärmebehandlung bleiben die Gusseisenbasis und die Teile für eine natürliche Alterungsabwicklung.Die Gusseisenbasis und die Hauptteile werden in Weltklasse-Maschinen bearbeitet, wie YASDA, MITSUI SEIKI, TOSHIBA, ELB, etc. in einmaliger Spannung, die die hohe Präzision der Schleifmaschinen auf Mikronebene gewährleisten.

2Spindel:

Verwenden Sie die Spindel der Marke KENTURN aus Taiwan. Die Spindel besteht aus SNCM-21H Legionsstahl, dessen Härte bis zu HRC-62° erreicht, mit einer Härte von über 1,5 mm, nach einer Dämpfung-Härtung,mit einer Breite von mehr als 20 mm,Die Spindel ist aus hydrodynamischem Öllager mit einem Auslauf von weniger als 0,001 mm.

3Regulierungssystem für die Radübertragung:

   Die Reglerradspindel verwendet einen Servomotor der Marke Delta mit einer variablen Drehgeschwindigkeit von 0-250 U/min (Ziffernsteuerung).die Rad-Lineargeschwindigkeit kann immer noch die Konstante und die optimale, um die beste Schleifqualität sicherzustellen.

Der Servomotor ist intelligent im Reglerradhalter montiert und treibt die Spindel direkt durch synchrone Gürtel, mit demselben Neigungswinkel wie das Rad,Parallel für die beiden GürtelDie Anlage ist in der Regel mit einer Kette ausgestattet, die in der Lage ist, Trägheitsverluste und andere Unannehmlichkeiten zu vermeiden, die durch das alte Kettentransfersystem verursacht werden.

4.Kühlsystem mit Spindelolie:

Das automatisch zentralisierte Schmiersystem (Hochgradspindel 10#) verwendet zusammen mit dem Hydrauliksystem dieselbe Ölpumpe.Es gibt zwei Filter- und Druckregelungseinheiten, um die lange Lebensdauer der Spindel sicherzustellenDas Doppelrichtungskühlsystem kann die Temperatur für das Spindelöl konstant halten.

5- Zweifel-V-Führer:

Die stabile Doppel-V-Struktur sorgt für eine präzise Fütterung durch Handschuppen und kontinuierliches Schmieren.

6Elektrische Anlage:

Die elektrischen Komponenten und Systeme verwenden im Allgemeinen die Marke Schneider für einen guten Betrieb und eine lange Lebensdauer.Der elektrische Schrank hat eine große Höhe und Volumen für bequeme Bedienung und ausgezeichnete Wärmestrahlung Leistung.

Beschreibung des Geräts:

1. Die Karosserie und die Komponenten werden von Milhanna hochwertigem Gusseisen FC30 gegossen, das künstlich normalisierte Wärmebehandlung und dann durch natürliche Alterung behandelt wird.MITSUI SEIKI, TOSHIBA, ELB und andere Weltklasse-Geräte, die einmal festgeklemmt werden.

2Die Maschinengewehrschienen und die Präzisionskugelschrauben werden durch ein automatisches Schmiersystem kontinuierlich geschmiert, um eine längere Lebensdauer und Genauigkeit zu gewährleisten.Das Kühlsystem ist vom Körper getrennt, um Vibrationen und günstige Wärmeabgabe zu vermeiden.

3.ausgestattet mit Siemens 828D CNC automatischem Schleifsystem und sekundärer Entwicklung, Mann-Maschine-Dialog-Täuscher-Betrieb, mit vielen optionalen Geräten zur Auswahl,einschließlich der inneren Lochschleifvorrichtung, automatische Endmessvorrichtung, automatische Außendurchmessermessvorrichtung usw.

4Das Schleifzufuhrsystem besteht aus einem V und einem flachen Gleis aus handgefertigter Präzisionsschaufel, mit automatischem Schmiersystem und einer C3-Präzisionsschleifschraube.die eine reibungslose Bewegung erreichen kann, ausgezeichnete wiederholte Positionierungsgenauigkeit und lange Lebensdauer.

5. Die Standardkonfiguration der Schleifradspindel besteht aus einer hinteren Vier- und einer hinteren Zwei-Lagerstruktur.mit einer Leistung von mehr als 50 W und, hohe dynamische Steifigkeit, gute Schwingungsbeständigkeit, hohe Schleifleistung und gute Schleifoberflächenqualität.bis zu 3500 Umdrehungen pro Sekunde und 60 m/s.

6Der Rücksitz ist sowohl starr als auch robust ausgelegt. Ein gehärteter Schiebezylinder aus Legierungsstahl, der in den Gusseisenkörper eingebettet ist, soll den oberen Kern des MT4 tragen.Die Schubkraft des Schiebezylinders kann leicht durch Einstellknöpfe auf der Rückseite geändert werdenSpezielle Zubehörteile Öldruckrücksitz mit Pedal zum Entladen von Arbeitsteilen.

7.Siemens numerische Steuerung als Standardkonfiguration, nach sekundärer Entwicklung, alle chinesische Bedienungsschnittstelle, einfach zu bedienen.die Ausrüstung CNC-System und Antriebssystem haben eine bessere Kompatibilität, gleichzeitig mit automatischer Sandreparatur und automatischer Kompensationsfunktion, um die Stabilität und Präzision von Futter und Schleifen zu gewährleisten.
