Maschinen für die Herstellung von Schleifmaschinen

Maschinen für die Herstellung von Schleifmaschinen

Technische Spezifikation:

Vorannahme der Ausrüstung:

1- Voraussetzungen für die Vorannahme:

(1) Der Käufer legt vor Unterzeichnung der Genehmigung die bestätigten Zeichnungen, Proben und Prüfvorgaben für das Schleifwerk vor.

Vertrag und technische Vereinbarung.

(2) Der Verkäufer behält alle vom Käufer übermittelten technischen Daten vertraulich.

(3) Der Verkäufer unterrichtet den Käufer 15 Tage vor der Vorannahme, und der Käufer

10 entsprechende Werkstücke vorbereiten und an den Verkäufer senden oder der Käufer nimmt die Werkstücke entsprechend den Umständen zur Annahme vor Ort in die Fabrik des Verkäufers.

(4) Der Verkäufer bereitet die Vorannahme vor der Ankunft des Personals des Käufers in der Anlage vor.

(5) Die Parameter des Schleifrads werden vom Verkäufer nach den vom Kunden vorgelegten Zeichnungen ausgewählt.Nach Vertragsunterzeichnung werden die entsprechenden Schleifräder konfiguriert.

2- Inhalt und Normen vor der Annahme: Die von beiden Parteien vereinbarten Annahme-Spezifikationen werden nach den vom Käufer bereitgestellten Zeichnungsnormen ausgeführt.

(1) Überprüfung des Aussehens des Geräts.

(2) Bequemlichkeit der Bedienung und Wartung der Ausrüstung (vorbehaltlich der Konstruktion der Werkzeugmaschinen des Verkäufers).

(3) Einfluss der Festigkeit und Steifigkeit der Ausrüstung auf die Qualität (vorbehaltlich der vom Verkäufer bereitgestellten Prüftabelle für die Genauigkeit der Ausrüstung)

(4) Messprotokoll des Betriebs der Ausrüstung (Leerlaufzeit, Volllastlaufzeit, Inhalt usw.).

(5) Der Hauptleistungsindex der Ausrüstung wird erfasst.

(6) Prüfprotokolle und Montageprotokolle für Hauptteile.

(7) Bestätigung wichtiger Teile.

(8) 10 Stück schleifbare Erzeugnisse wurden kontinuierlich verarbeitet, die den Anforderungen der Zeichnungen entsprachen und die Ausrüstung normal lief.

(9)  The waste products allowed to be processed by the seller during the grinding process of thepre-acceptance work piece will be shipped to the          buyer together with qualified test pieces or with the shipping machine.

3.Im Rahmen der Vorannahme hat der Käufer das Recht, angemessene Berichtigungsmeinungen über die Ausrüstung abzugeben, und der Verkäufer kann eine Berichtigung mit Zustimmung beider Parteien vornehmen.

4Der Verkäufer kann die Ausrüstung erst nach Unterzeichnung des Vorabnahmepapiers an den Käufer liefern.

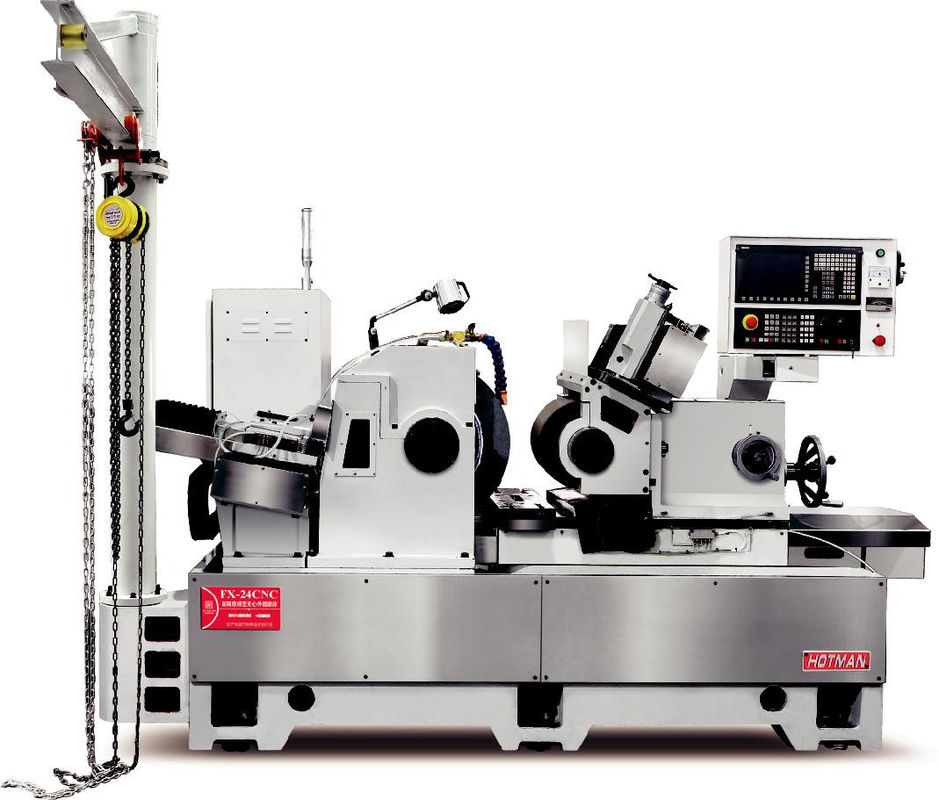

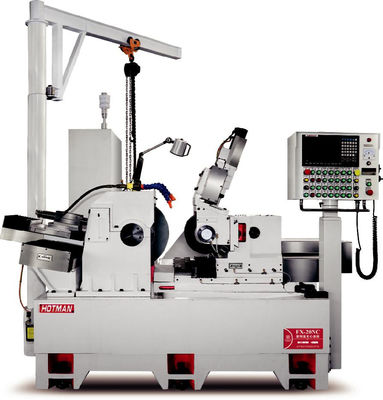

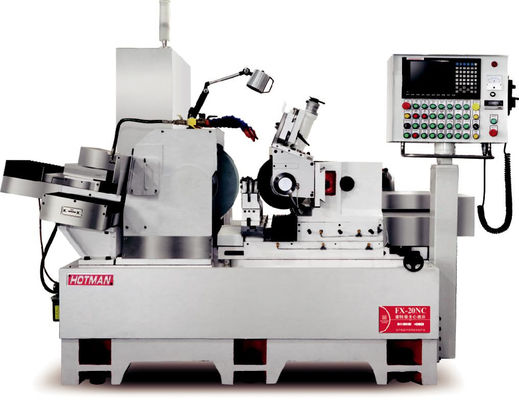

Beschreibung des Geräts:

1.Spindel

Die Spindel hat eine Lagerspindel mit vor- und hinteren doppelten Stützstrukturen.die Oberflächenhärte über HRC-62° liegt, und die effektive gehärteten Schicht auf einer Seite erreicht über 1,5 mm. Die Spindel übernimmt Lager.Ausfall kleiner als 0.002mm.

2.Steuerung des Radgetriebesystems

Die Steuerradspindel verwendet einen Servomotor der Marke Delta mit frei variablen Drehzahlen im Bereich von 0-250 U/min (digitale Steuerung),und die optimale und konstante lineare Geschwindigkeit kann auch bei Veränderung des Durchmessers des Reglerrads durch Verschleiß beibehalten werden, die die beste Schleifqualität bietet.

Der Servomotor ist intelligent in den Reglerradhalter montiert und treibt die Spindel direkt durch synchrone Gürtel mit demselben Neigungswinkel wie das Reglerrad,um die beiden Gürtel parallel zu haltenDas ist eine sehr schwierige Aufgabe, da die Anlage in der Vergangenheit nur mit einer kleinen Anzahl von Anlagen ausgestattet war, die in der Vergangenheit nicht mehr in Betrieb waren.

3.Doppel-V-Führers

Durch die Annahme einer doppelten V-förmigen Führungsschienenstruktur, bei der die Oberfläche per Hand und kontinuierlich automatisch geschmiert wird, wird die Genauigkeit und Präzision der Zufuhr gewährleistet.

4.Radverschleißsystem

Ein zweiachsiges servo-automatisches Sanddressing-System mit Querstruktur wird verwendet, um das zweiachsige Verknüpfungs-Interpolation-Sanddressing durch das CNC-System zu realisieren.und Formschliff von Werkstücken mit Spitzen und Bögen realisiert. Die Sandschraubeinrichtung hat eine rein manuelle Schraubstruktur,und der Sandverschlussmechanismus und der Schleifradsitz sind als getrennte Teile ausgelegt, um die Genauigkeit und Stabilität der Verschlussvorrichtung zu gewährleisten.

5.CNC-System

Das CNC-System wurde gemeinsam mit dem Softwareanbieter entwickelt, das über eine intuitive HMI-Schnittstelle in chinesischer Sprache verfügt und leicht zu erlernen und zu bedienen ist.mit einer Leistung von mehr als 50 Watt, gute Kompatibilität und präzise Fütterung.
