Maschine zur Verbundschleifmaschine Universal OD ID-Schleifmaschine

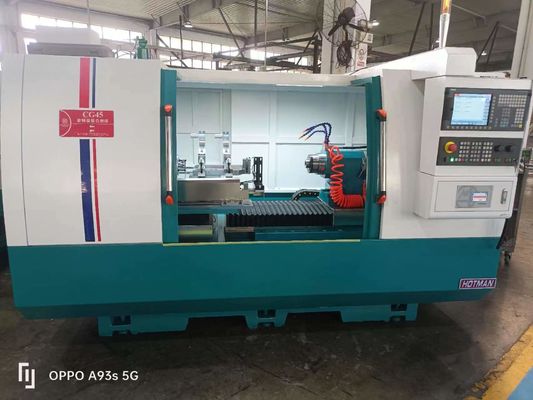

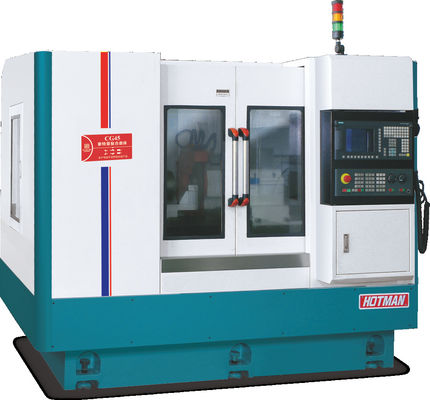

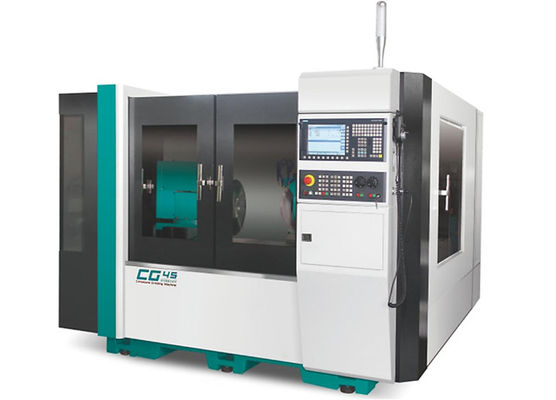

Hochpräzision CNC Universal OD & ID Schleifmaschine-CG45

Ein zusammengesetztes Schleifgerät, das das integrierte Schleifen von Innenkreis, Innenkegel, Außenkreis, Außenkegel und Endfläche in einer Klemmung realisieren kann.und es gibt viele optionale Accessoires zur Auswahl, einschließlich einer automatischen Drehvorrichtung des Arbeitskopfes, einer automatischen Messvorrichtung für den Außendurchmesser, einer automatischen Messvorrichtung für die Endfläche, einer Magnetbandfiltervorrichtung, eines Ölnebelkollektors usw.


1.Modularmontage: Schaffen Sie eine neue Revolution beim Mischschleifen.


2.Kann die innere, die äußere Spitze schleifen:

Spindellauf des inneren Schleifrads: 0~470 mm

Spindellauf des zylindrischen Schleifrads: 0~365 mm


3.Umfassende Merkmale:

(1) Kann eine Klemmung realisieren, den inneren Kreis, den inneren Kegel, den äußeren Kreis, den äußeren Kegel, die Endfläche des zusammengesetzten integrierten Schleifens vervollständigen.

(2) Bieten hochpräzise komplexe Schleiflösungen für die Verarbeitung kleiner und mittlerer Werkstücke.

(3)Automatisches Zuführ- und Empfangssystem kann für die Bedürfnisse der industriellen Massenproduktion installiert werden.

(4) Das Schleifmodul mit äußeren und inneren Kreisen kann flexibel nach Bedarf kombiniert werden, um sich an verschiedene Schleifformen und -verfahren anzupassen.

(5) Das Steuerungssystem ist benutzerfreundlich und leicht zu erlernen. Das Schleifen des Werkstücks und die Verkleidung des Schleifrads können schnell an der Werkzeugmaschine programmiert werden. Das Messgerät kann online installiert werden.

Beschreibung des Geräts:

1. Die Karosserie und die Komponenten werden von Milhanna hochwertigem Gusseisen FC30 gegossen, das künstlich normalisierte Wärmebehandlung und dann durch natürliche Alterung behandelt wird.MITSUI SEIKI, TOSHIBA, ELB und andere Weltklasse-Geräte, die einmal festgeklemmt werden.


2Die Maschinengewehrschienen und die Präzisionskugelschrauben werden durch ein automatisches Schmiersystem kontinuierlich geschmiert, um eine längere Lebensdauer und Genauigkeit zu gewährleisten.Das Kühlsystem ist vom Körper getrennt, um Vibrationen und günstige Wärmeabgabe zu vermeiden.

3.ausgestattet mit Siemens 828D CNC automatischem Schleifsystem und sekundärer Entwicklung, Mann-Maschine-Dialog-Täuscher-Betrieb, mit vielen optionalen Geräten zur Auswahl,einschließlich der inneren Lochschleifvorrichtung, automatische Endmessvorrichtung, automatische Außendurchmessermessvorrichtung usw.

4. Die sind optionale präzise DD-Motor (direkte Antrieb) und Heidenhain Gitterliner, die den Kopfstock durch CNC-System genau fahren kann.Es ist sehr praktisch für die äußere Kegel und innere Kegel Schleifen.

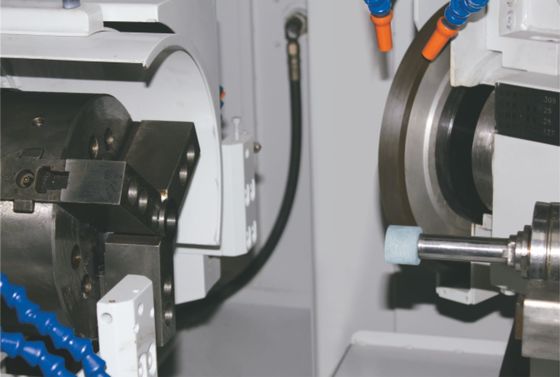

5. Die zylindrische Spindel des Schleifrades nimmt die FAG-Hochpräzisionsspindellagerstruktur, die Hülsenstruktur, an, die kein separates Schmieren erfordert und leicht zu warten ist.Es verhindert den Kontakt von Metall zu Metall und kann eine fast dauerhafte Lebensdauer erzielen. Die Schleifradspindel weist die Eigenschaften hoher Steifigkeit und hoher Präzision auf.Die innere Spindel verwendet eine schnelle elektrische Spindel, um die Resonanz der inneren und äußeren Motoren zu verhindern.


6. Verwirklichen Sie Innenkreisschleifen, Innenkegelschleifen, Außenkreisschleifen und Endoberflächenschleifen in einer Maschine.

7.Siemens numerische Steuerung als Standardkonfiguration, nach sekundärer Entwicklung, alle chinesische Bedienungsschnittstelle, einfach zu bedienen.die Ausrüstung CNC-System und Antriebssystem haben eine bessere Kompatibilität, gleichzeitig mit automatischer Sandreparatur und automatischer Kompensationsfunktion, um die Stabilität und Präzision von Futter und Schleifen zu gewährleisten.

Technische Spezifikation:
