Produktdetails:
Zahlung und Versand AGB:
|
| Schleifrad-Zuführgeschwindigkeit: | 0.01-0.2 mm/min | Tischgeschwindigkeit: | 0.1-3m/min |
|---|---|---|---|
| Durchmesser des Schleifrads: | 6-200mm | Drehmoment des Schleifradmotors: | 1.5 N.m. |
| Geschwindigkeit des Schleifrads: | 32000 Umdrehungen pro Sekunde | Schleifscheibenvorschubmotorleistung: | 0.75 kW |
| Tischmotorleistung: | 0.75 kW | Wiederholbarkeit des Motors zur Zuführung des Schleifrads: | 0.001 mm |
| X/Z-Achsenzufuhr Min. Auflösung: | 0.001 mm | Max Worktable Travel: | 500 mm |
| X-Achsen-Zuführgeschwindigkeit: | 0.1 bis 15 | ||
| Hervorheben: | Höchstpräzise innere Schleifmaschine,Großformatige interne Schleifmaschine,CNC-Innenschleifmaschine |
||

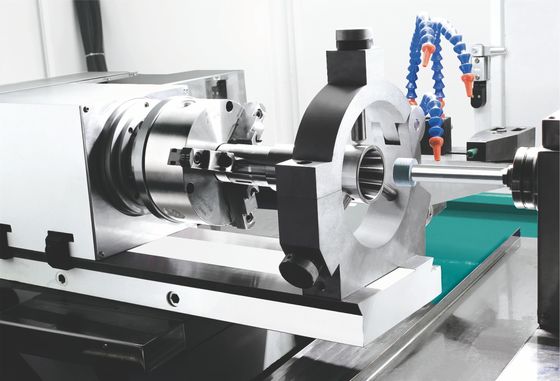

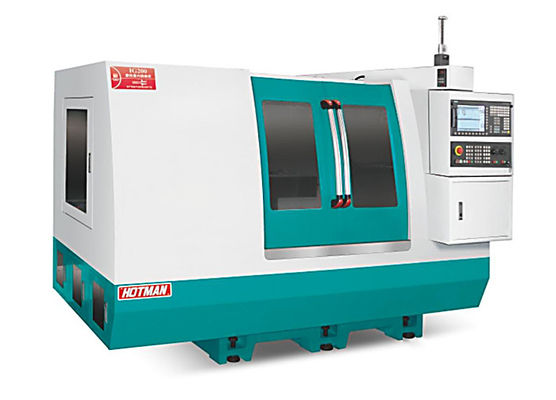

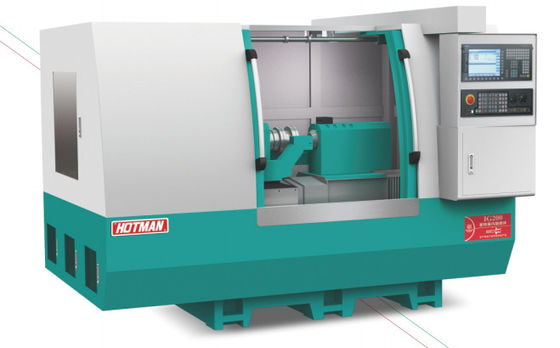

Hochpräzise CNC-Innenschleifmaschine für Werkstücke mit großer Größe und überschüssigem Schleifvolumen
Beschreibung des Geräts:
1. Die Karosserie und die Komponenten werden von Milhanna hochwertigem Gusseisen FC30 gegossen, das künstlich normalisierte Wärmebehandlung und dann durch natürliche Alterung behandelt wird.MITSUI SEIKI, TOSHIBA, ELB und andere Weltklasse-Geräte, die einmal festgeklemmt werden.
2Ein automatisches zentralisiertes Schmiersystem schmiert die Maschinenleitungen und Kugelschrauben kontinuierlich, was eine längere Lebensdauer und hohe Präzision gewährleistet.Das Kühlsystem ist mit dem Maschinenkörper getrennt, wodurch Vibrationen eliminiert und Wärme-Strahlung unterstützt wird.
3Die Schleifradspindel verwendet eine elektrische Spindel mit den Eigenschaften hoher Geschwindigkeit, hoher Präzision, hoher Steifigkeit, geringer Vibration, geringer Geräuschbelastung und geringer Temperaturerhöhung.Das Antriebssystem wird durch ein Wasserkühlsystem gekühlt, um sicherzustellen, dass der Schleifradkopf stets in einem thermisch stabilen Zustand arbeitet., wodurch das Schleifrad stabiler wird und die Arbeitsleistung verdoppelt wird. Je nach Verarbeitungsbedarf sind elektrische Spindeln mit verschiedenen Drehzahlen von 24000-60000 Rpm optional;für Werkstücke mit tiefen Innenkreisen, kann eine integrierte Spindel angepasst werden, um ein präzises Schleifen zu erreichen.
4Es übernimmt das deutsche CNC-System von Siemens und wurde weiterentwickelt.Es verfügt über eine benutzerfreundliche Schnittstelle für den Dialog zwischen Mensch und Maschine und ist mit Siemens Hochleistungs-Servomotoren ausgestattet, wodurch das CNC-System und das Getriebesystem besser kompatibel sind.der die Stabilität und Genauigkeit von Futter und Schleifen gewährleistet.
5Das Schleifzufuhrsystem besteht aus einem V und einem flachen Gleis aus handgefertigter Präzisionsschaufel, mit automatischem Schmiersystem und einer C3-Ebene-Präzisionsschleifschraube.die eine reibungslose Bewegung erreichen kann, ausgezeichnete wiederholte Positionierungsgenauigkeit und lange Lebensdauer.
6. Die Standardkonfiguration der Schleifradspindel besteht aus einer hinteren Vier- und einer hinteren Zwei-Lagerstruktur.mit einer Leistung von mehr als 50 W und, hohe dynamische Steifigkeit, gute Schwingungsbeständigkeit, hohe Schleifleistung und gute Schleifoberflächenqualität.bis zu 3500 Umdrehungen pro Sekunde und 60 m/s.
7Der Rücksitz ist sowohl starr als auch robust ausgelegt. Ein gehärteter Schiebezylinder aus Legierungsstahl, der in den Gusseisenkörper eingebettet ist, soll den oberen Kern des MT4 tragen.Die Schubkraft des Schiebezylinders kann leicht durch Einstellknöpfe auf der Rückseite geändert werdenSpezielle Zubehörteile Öldruckrücksitz mit Pedal zum Entladen von Arbeitsteilen.
8.Siemens numerische Steuerung als Standardkonfiguration, nach sekundärer Entwicklung, alle chinesische Bedienungsschnittstelle, einfach zu bedienen.die Ausrüstung CNC-System und Antriebssystem haben eine bessere Kompatibilität, gleichzeitig mit automatischer Sandreparatur und automatischer Kompensationsfunktion, um die Stabilität und Präzision von Zuführung und Schleifen zu gewährleisten.
Technische Spezifikation:
| Artikel | Einheit | IG150 | IG200 | Zubehör | |
|
Verarbeitungskapazität |
Schleifdurchmesserbereich | mm | Ø6-Ø150 | Ø6-Ø200 |
● Kühlvorrichtung für das Schleifen ● Diamantpfennstift ● Winkelregelungstabelle ● Werkzeugkasten und Werkzeuge ● Adapter für die Spindelmaschine ● Hochgeschwindigkeitsspindel ● Grundregelungsblock
Spezialzubehör ● Hydraulischer Dreimähnler 6′′ ●C-Flanz 6′′ ● 30000rpm Mechanische Spindel, unterschiedliche Geschwindigkeiten elektrische Spindel ● Automatisches Messgerät für den Innendurchmesser |
| Schleiftiefe h | mm | 150 | 170 | ||
| Max. Außendurchmesser des Schleifwerks | - Ich weiß. | 220 | 220 | ||
| Radius der Arbeitsfläche | - Ich weiß. | 380 | 400 | ||
| Spezifikationen für den installierbaren Schlauch | 6′′ Hydraulischer/Handschlag | 6′′ Hydraulischer/Handschlag | |||
| Drehwinkel der Bettenbox | Der Grad | Vorderseite 2/Rückseite 15 | Vorderseite 2/Rückseite 20 | ||
|
Schleifen Parameter der Radspindel |
Leistung der Spindel für die innere Bohrmaschine | KW | 1.5 | 7.5 | |
| Drehzahl der Spindel für die innere Bohrung | Umdrehungen pro Minute | 20000 Mechanische Spindel | elektrische Spindelgeschwindigkeit Optional | ||
|
Spindel für den Kopfstock Parameter |
Drehzahl der Spindel | Umdrehungen pro Minute | 50 bis 1500 | 50 bis 1500 | |
| Spindelform | mit einer Breite von nicht mehr als 20 mm | mit einer Breite von nicht mehr als 20 mm | |||
| Spezifikationen für Taperlöcher | MT-5 | MT-5 | |||
| Spindelantrieb | Servomotor | Servomotor | |||
|
X-Achse (Werkstückspindel) |
X-Achsen-Futterbewegungen | - Ich weiß. | 410 | 410 | |
| Schnelle Bewegungsgeschwindigkeit auf der X-Achse | mm/ m i n | 0.1 -10 | 0.1 -10 | ||
| X-Achsenzufuhr Min. Auflösung | - Ich weiß. | 0.001 | 0.001 | ||
| Leistung des X-Achsen-Servomotors | kW | 2.2 | 2.2 | ||
|
Z-Achse (Arbeitstisch) |
Schnelle Bewegungsgeschwindigkeit auf der Z-Achse | mm/ m i n | 0.1 -10 | 0. 1 - 10 | |
| Z-Achse Min. Auflösung des Futters | - Ich weiß. | 0.001 | 0.001 | ||
| Max. Bewegungsbereich | - Ich weiß. | 540 | 410 | ||
| Leistung des Z-Achsen-Servomotors | KW | 2.2 | 2.2 | ||
|
Motor |
Schleifradspindelmotor | KW | 7.5 | 7. 5 | |
| X-Achsen-Zuführmotor (Servo) | KW | 2.2 | 2.2 | ||
| Z-Achsen-Zuführmotor (Servo) | KW | 2.2 | 2.2 | ||
| Motor mit Spindelmotor (Servo) | KW | 1.5 | 1. 5 | ||
| Kühlwasserpumpenmotor | KW | 0.75 | 0.75 | ||
| Schmierstoffmotor | KW | 1 / 4 | 1 / 4 | ||
| Andere | Maschinengröße (L × W × H) | - Ich weiß. | 2400 × 1930 × 1790 | 2400 × 1930 × 1790 | |
| G.W. (rund) | Weigerung | 3500 | 4000 | ||
Beschreibung des Produkts:
Die interne Schleifmaschine ist ein unentbehrliches Gerät für Industriebetriebe, die ein präzises Schleifen und Verarbeiten von Bauteilen erfordern.mit einem Durchmesser von 200 mm,, und mit einem Werkstückgrößenbereich von 50-200 mm, ist die interne Schleifmaschine in der Lage, Werkstücke mit einem Gewicht von bis zu 100 kg zu behandeln.Die Schleifrad-Zuführungsgeschwindigkeit des Motors kann von 50-1000rpm eingestellt werden, so dass sie für eine Vielzahl von Anwendungen geeignet ist.die Benutzern ermöglicht, präzise und präzise Teile herzustellen.
HOTMAN's Internal Grinder Machine IG200 ist ein für den professionellen Einsatz konzipierter präziser interner Schleifmechanismus mit einer CE-Zertifizierung, die für eine hohe Qualität sorgt.Die Mindestbestellmenge für dieses Produkt beträgt 1 und der Preis 3. Es ist in einem WOODEN BOX verpackt und die Lieferzeit beträgt 60 Tage. Die Zahlungsbedingungen sind T/T. Die Schleifrad-Fütterungsgeschwindigkeit des Motors liegt zwischen 50-1000 Rpm und die Tischgröße beträgt 400 mm.Die Schleifradgeschwindigkeit beträgt 1400 RpmDer Durchmesser des Schleifrads beträgt 200 mm und das Drehmoment des Schleifradmotors beträgt 1,5 Nm.
Die interne Schleifmaschine IG200 ist das perfekte Werkzeug für alle, die ein zuverlässiges und präzises internes Schleifsystem benötigen.Die Maschine ist außerdem äußerst langlebig und bietet einen reibungslosen Betrieb. Es ist für eine Vielzahl von Anwendungen wie Schleifen, Schleifen, Polieren und mehr geeignet.Sie können sicher sein, dass Sie das Beste für Ihr Geld bekommen..
HOTMAN's Internal Grinder Machine IG200 ist ein zuverlässiges und präzises Werkzeug für diejenigen, die das beste interne Schleifsystem benötigen.Sie können sicher sein, dass es von höchster Qualität ist. Die Mindestbestellung beträgt 1 und der Preis beträgt 3. Es wird in einem Holzbuch verpackt und die Lieferzeit beträgt 60 Tage. Die Zahlungsbedingungen sind T / T.Die Schleifrad-Zuführungsgeschwindigkeit des Motors liegt zwischen 50-1000 Rpm und die Tischgröße beträgt 400 mmDie Schleifradgeschwindigkeit beträgt 1400 Rpm, der Schleifraddurchmesser 200 mm und das Schleifrad-Zuführungsmoment des Motors 1,5 Nm.
HOTMAN's Internal Grinder Machine IG200 ist das perfekte Werkzeug für alle, die ein zuverlässiges und präzises internes Schleifsystem benötigen.Die Maschine ist außerdem äußerst langlebig und bietet einen reibungslosen Betrieb. Mit seinen hochwertigen Komponenten und zuverlässigen Leistungen können Sie sicher sein, dass Sie das beste Preis-Leistungs-Verhältnis erhalten.
Wir bieten eine hochwertige interne Schleifmaschine mit fortschrittlicher Maschine für das interne Schleifsystem.
