Mehrfachspindel optionale CNC-Innenschleifmaschine für kurze und längere Werkstücke, interne Schleifmaschine

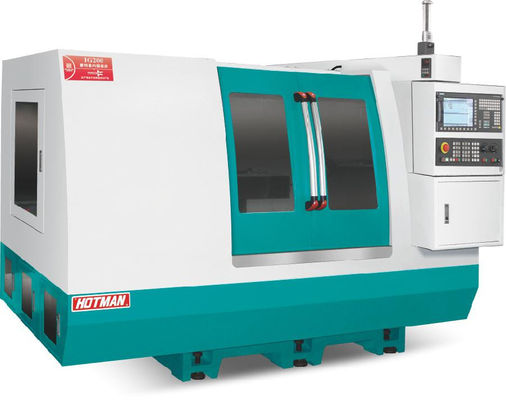

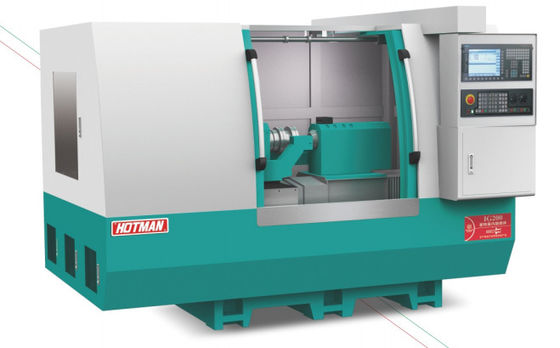

Hochpräzisions-CNC-Innenschleifmaschine IG200

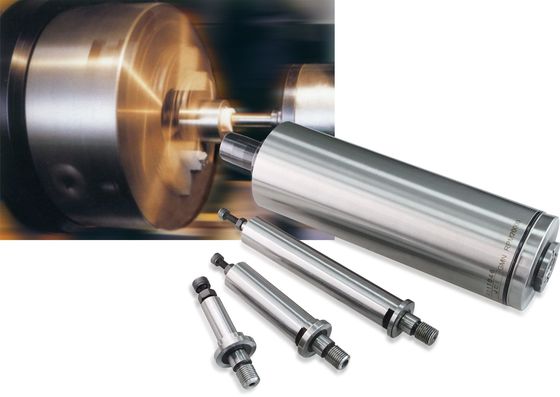

Die Schleifradspindel verwendet eine elektrische Spindel mit den Eigenschaften hoher Geschwindigkeit, hoher Präzision, hoher Steifigkeit, geringer Vibration, geringer Geräuschbelastung und geringer Temperaturerhöhung.Das Antriebssystem wird durch ein Wasserkühlsystem gekühlt, um sicherzustellen, dass der Schleifradkopf stets in einem thermisch stabilen Zustand arbeitet., wodurch das Schleifrad stabiler wird und die Arbeitsleistung verdoppelt wird. Je nach Verarbeitungsbedarf sind elektrische Spindeln mit verschiedenen Drehzahlen von 24000-60000 Rpm optional;für Werkstücke mit tiefen Innenkreisen, kann eine integrierte Spindel angepasst werden, um ein präzises Schleifen zu erreichen.

Ein automatisches zentralisiertes Schmiersystem schmiert die Maschinenleitungen und Kugelschrauben kontinuierlich, was eine längere Lebensdauer und hohe Präzision gewährleistet.Das Kühlsystem ist mit dem Maschinenkörper getrennt, wodurch Vibrationen eliminiert und Wärme-Strahlung unterstützt wird.

Es wird ein Siemens 828D-CNC-System verwendet.

• Das Schleifprogramm wird automatisch über die benutzerfreundliche Schnittstelle mit Hilfe von grafischen Programmierwerkzeugen shopmill / shopturn erstellt, ohne dass unnötig spezielle G-Codes benötigt werden (optional).
• Keine Batterie, kein Kühlventilator und keine Speicherbatterie für den Motorcoder.
• Ethernet-Anschluss. Keine Kapazitätsbegrenzung USB (online) und CF-Karte. Die Programme in USB und CF-Karte können nach Belieben geändert werden. Prozessmonitor online. Und die Daten können für immer gespeichert werden.
• Prozessdarstellung mit Animation.
• Es gibt verschiedene optionale Funktionen, darunter automatische Endoberflächenmessung, automatische Innendurchmessermessung, hydraulische Rückseite, hochintegriertes automatisches Lade- und Entlade-System,und so weiter..
• Automatische Radverkleidung und -verschiebung, hohe Präzision und Stabilität beim Füttern und Schleifen.

Die Zuführsachse hat ein hochpräzises lineares Führungskonzept, das Belastungen in alle Richtungen aushält.hebt die Eigenschaften eines geringen Reibungskoeffizienten hervor und beseitigt Bewegungslücken, die eine praktische Garantie für die Erreichung einer Programmiergenauigkeit von 0,001 mm bieten; hochwertige Kugelschrauben bieten einen ausgezeichneten Genauigkeitsschutz.

1.Günstig für große Teile/Ersatzteile:

Hochsteife Struktur/Grafiksoftware

2.Hohe Steifigkeit:

Hochsteifigkeit des Betten- und Schleifradrahmens, des Werkstückkopfrahmens, des Zuführmechanismus usw. für große Größe, mehr Zulassung, Produkte mit hoher Härte zur Unterstützung des Prozesses.

3.Hohe Effizienz:

Für die Verarbeitung von Produkten mit unterschiedlichen Öffnungen können verschiedene Schleifspindeln ausgewählt werden.Keramisches CBN-Schleifrad kann für effizientes Schleifen verwendet werden, und das Mabos-Messgerät für den inneren Durchmesser kann für die Online-Messung des inneren Durchmesser verwendet werden.

4.Hohe Stabilität:

Die Schlüsselteile der Werkzeugmaschine werden aus internationalen Topmarken ausgewählt, um die Zuverlässigkeit und Präzisionsstabilität der Werkzeugmaschine im gesamten Lebenszyklus zu gewährleisten.

5- Sehr bequem:

Die grafische Software ermöglicht es dem Bediener, Parameter über eine benutzerfreundliche Schnittstelle einzugeben, um schnell verwandte Verfahren für das Schleifen des Werkstücks, die Verkleidung des Schleifrads,Online-Messung, usw.

6Hochsicherheit:

Vollständig geschlossener Maschinenschutz und fortgeschrittenes gehärtetes Glasbeobachtungsfenster, Notrufsperre, ein Schlüsselrücken, Sicherheitstürverriegelung für Betreiber zur Gewährleistung der Sicherheit.

Schleifbereich des Innendurchmessers:Ø6~200 mm

Höchstgröße des Schleiflochs:170 mm

Maximaler Tischzug500 mm

Drehzahl des Schleifrads:0 bis 32000 Rpm

Minimale Auflösung der X/Z-Achse:0. 001mm
