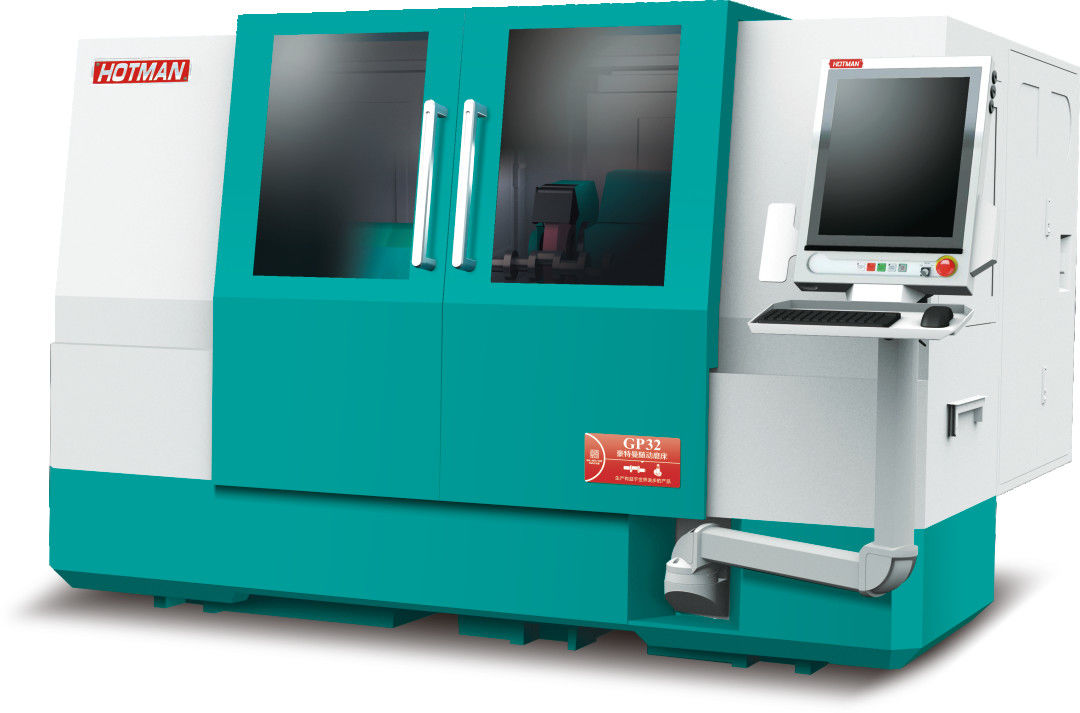

CNC-Nockenwellen-Schleifmaschine GP32-CBN mit 400 mm Schleifscheibendurchmesser

Großes Bild : CNC-Nockenwellen-Schleifmaschine GP32-CBN mit 400 mm Schleifscheibendurchmesser

Produktdetails:

Herkunftsort:	China
Markenname:	HOTMAN
Zertifizierung:	CE
Modellnummer:	GP32-CBN

Zahlung und Versand AGB:

Min Bestellmenge:	1
Preis:	USD1-600000/SET
Verpackung Informationen:	Holzboxen
Lieferzeit:	70days
Zahlungsbedingungen:	T/T,
Versorgungsmaterial-Fähigkeit:	10/SET/MONAT

Kontakt

Ausführliche Produkt-Beschreibung

Grinding Wheel Diameter:	400mm	Grinding length:	550mm
Grinding Wheel Motor Brand:	Siemens	Grinding Wheel Motor Insulation Grade:	F
Type:	Camshaft Grinding Machine	Grinding Wheel Motor Current:	13A
Grinding Wheel Motor Frequency:	50Hz	Grinding Wheel Motor Model:	1LE1001-1CB23-4AB4
Grinding Wheel Motor Power:	7.5kw	Grinding Wheel Motor Protection Level:	IP54
Grinding Wheel Motor Rotating Direction:	CW/CCW	Grinding Wheel Motor Speed:	1420rpm
Grinding Wheel Motor Voltage:	380V	Grinding Wheel Speed:	1400rpm
Grinding Wheel Width:	50mm
Hervorheben:	Maschine zum Schleifen von Motorrad-Kampwellen , Schleifmaschine mit Pumpen-Kampfwelle

CNC-Nockenwellenschleifmaschine, GP32-CBN-Nockenwellenschleifmaschine für Dieselmotoren, Motorräder und Pumpen aus Hartlegierung

Hauptmerkmale

Ultra-stabile Bettstruktur für überragende Stabilität
Eingebautes Renishaw-Kreisgitter für ultrahohe Präzision
Schweizer Design, hochpräzise dynamische und statische Schleifspindel
X-Achsen-Linearführung mit selbstzirkulierender Rollenstruktur
Japanischer C2-Präzisionskugelgewindetisch
Einzigartiger zylindrischer Linearmotor für Schleifkopf (X-Achse)
Heidenhain 50 nm Gittermaßstabsrückmeldung
Fest/rotierender Präzisionswerkstückkopfrahmen mit Luftauftrieb
Hochsteife Luftauftrieb-Reitstock
Flexible Konfigurationsoptionen verfügbar

Technische Daten

Maschinenabmessungen & Kapazität

Mittenhöhe	210 mm
Maximaler Drehdurchmesser	Φ400 mm
Maximaler Schleifdurchmesser	Φ550 mm
Schleiflänge zwischen zwei Spitzen	550 mm
Maximale Belastung zwischen zwei Spitzen	60 kg

Schleifscheibenspezifikationen

Standard-Schleifscheibengröße (φ×B×H)	Φ450×20-50×127 mm
Spezielle Schleifscheibengröße (φ×B×H)	Φ510×15-50×203 mm
Motorleistung der Schleifscheibenspindel	3,75 kW/5,5 kW
Maximale lineare Geschwindigkeit der Schleifscheibe	45 m/s

Kernkomponenten

Der Körper und die Komponenten werden aus hochwertigem Gusseisen FC30 von Milhanna gegossen, das einer künstlichen Normalisierungs-Wärmebehandlung und natürlicher Alterung unterzogen wird. Die Komponenten werden mit Weltklasse-Geräten wie YASDA, MITSUI SEIKI, TOSHIBA und ELB mit einer Präzision bis in den Mikrometerbereich verarbeitet.

Ausgestattet mit einem Siemens 828D CNC-Automatikschleifsystem mit Sekundärentwicklung für benutzerfreundliche Bedienung. Optionale Ausrüstung umfasst eine Innenlochschleifvorrichtung, eine automatische Endmessvorrichtung und eine automatische Außendurchmesser-Messvorrichtung.

Das Schleifvorschubsystem verfügt über handgefertigte Präzisions-V- und Flachführungen mit automatischem Schmiersystem und einem Präzisionskugelgewindetrieb der Stufe C3 für reibungslose Bewegung und ausgezeichnete wiederholte Positioniergenauigkeit.

Technische Attribute

Schleifscheibendurchmesser	400 mm
Schleiflänge	550 mm
Marke des Schleifscheibenmotors	Siemens
Motorleistung der Schleifscheibe	7,5 kW
Spannung des Schleifscheibenmotors	380 V
Schleifscheibendrehzahl	1400 U/min
Schleifscheibenbreite	50 mm

Zusätzliche Spezifikationen

Grundfläche	3800×3200 mm×2195
Höhe	2170 mm
Nettogewicht	5440 kg
Standardmaschinenlärm	＜75 dB(A)
Umgebungstemperaturbereich	0-40℃
Umgebungsfeuchtigkeit	≤75％
