Hochpräzisions-CNC-Binnenschleifmaschine für gehärteten Legierungsstahl, Maximalmaschinenraum Durchmesser 300 mm, Mindestschleifzufuhr 0,001 mm

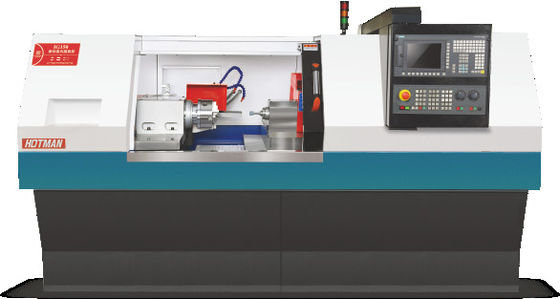

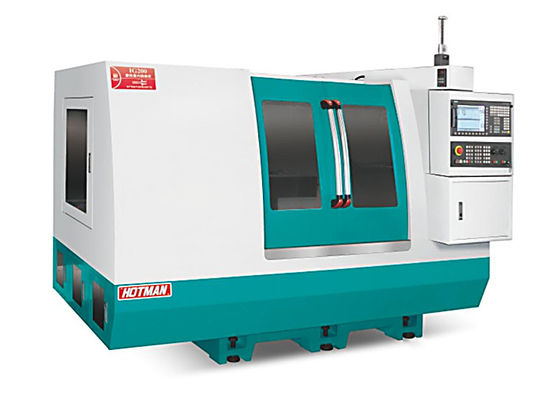

Hochpräzisions-CNC-Innenrundschleifmaschine - IG-300

Gerätebeschreibung:

1. Der Körper und die Komponenten werden aus hochwertigem Gusseisen FC30 von Milhanna gegossen, das künstlich normalisiert wärmebehandelt und anschließend durch natürliches Altern behandelt wird. Die Komponenten werden mit YASDA, MITSUI SEIKI, TOSHIBA, ELB und anderen Weltklasse-Geräten in einer Aufspannung bearbeitet. Die Präzisionsgröße kann bis zu Mikron-Niveau betragen, um hochpräzise Grundkomponenten der Ausrüstung zu gewährleisten.


2. Maschinenführungen und Präzisionskugelumlaufspindeln werden kontinuierlich durch ein automatisches Schmiersystem geschmiert, um eine längere Lebensdauer und Genauigkeit zu gewährleisten. Das Kühlsystem ist vom Körper getrennt, um Vibrationen zu eliminieren und eine günstige Wärmeableitung zu gewährleisten.

3. Ausgestattet mit einem Siemens 828D CNC-Automatikschleifsystem und Sekundärentwicklung, Narrenbedienung im Mensch-Maschine-Dialog, mit vielen optionalen Geräten zur Auswahl, einschließlich Innenlochschleifvorrichtung, automatischer Endenmessvorrichtung, automatischer Außendurchmesser-Messvorrichtung usw.

4. Das Schleifvorschubsystem besteht aus einer V- und einer Flachbahn aus handgefertigtem Präzisionsschaber, mit automatischem Schmiersystem und Präzisionsschleifkugelumlaufspindel der Stufe C3, wodurch eine reibungslose Bewegung, eine hervorragende wiederholte Positioniergenauigkeit und eine lange Bahnlaufzeit erreicht werden können.

5. Die Standardkonfiguration der Schleifspindel ist eine hintere Vier- und hintere Zwei-Lager-Struktur. Es kann auch eine hochpräzise dynamische und statische Druckspindel ausgewählt werden, die sich durch hohe Rotationspräzision, hohe dynamische Steifigkeit, gute Vibrationsbeständigkeit, hohen Schleifwirkungsgrad und gute Schleifoberflächenqualität auszeichnet. Für das Schleifen spezieller Werkstücke kann die Schleifscheibengeschwindigkeit angepasst werden, bis zu 3500 U/min und 60 m/s.


6. Der Reitstock ist sowohl steif als auch robust konstruiert. Ein gehärteter Gleitzylinder aus legiertem Stahl, der in den Gusskörper eingelassen ist, ist für die Aufnahme des MT4-Spitzenkerns ausgelegt. Die Anpresskraft des Gleitzylinders kann durch Einstellknöpfe hinten leicht verändert werden. Spezielles Zubehör Öldruck-Reitstock mit einem Pedal zur Erleichterung des Entladens von Werkstücken.

7. Siemens-Steuerung als Standardkonfiguration, nach Sekundärentwicklung, alle chinesischen Bedienoberflächen, einfach zu bedienen. Ausgestattet mit einem Siemens Hochleistungs-Servomotor haben das CNC-System und das Antriebssystem der Ausrüstung eine bessere Kompatibilität, gleichzeitig mit automatischer Sandreparatur und automatischer Kompensationsfunktion, um die Stabilität und Präzision von Vorschub und Schleifen zu gewährleisten.

Technische Spezifikation:
