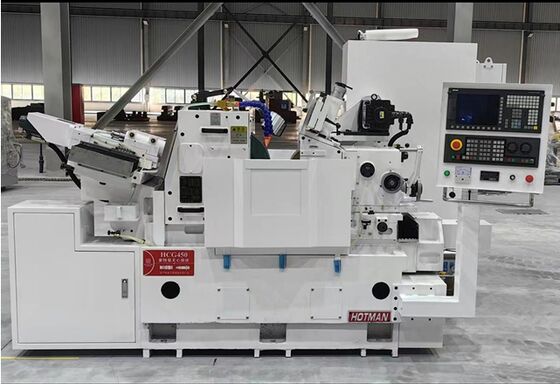

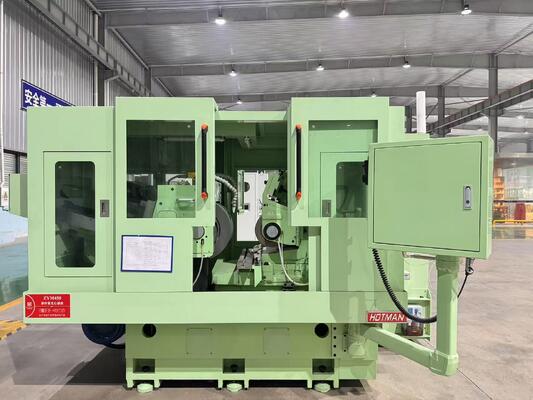

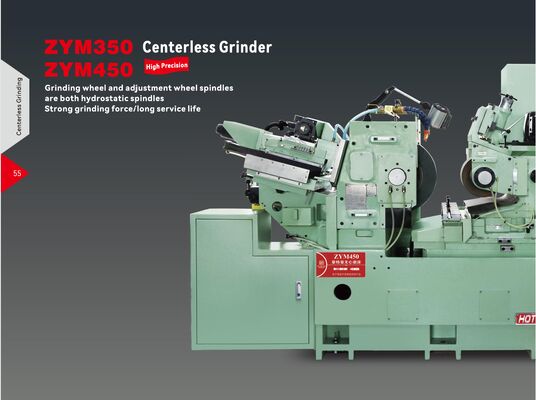

Hochpräzisions-CNC-Spitzenlosschleifmaschine mit hochleistungsfähigen, reibungsfreien, wartungsfreien hydraulisch-statischen Spindeln

Hydraulische statische dynamische stabile Innenrundschleifmaschine FX-18CNC

Gerätebeschreibung:

1. Der Körper und die Komponenten werden aus hochwertigem Gusseisen FC30 von Milhanna gegossen, das künstlich normalisiert wärmebehandelt und anschließend durch natürliches Altern behandelt wird. Die Komponenten werden von YASDA, MITSUI SEIKI, TOSHIBA, ELB und anderen Weltklasse-Geräten in einer Aufspannung bearbeitet. Die Präzisionsgröße kann bis zu Mikron-Niveau betragen, um hochpräzise grundlegende Gerätekomponenten zu gewährleisten.

2. Die Spindel verwendet eine selbst entwickelte Doppel-Statikdruck-Vorderlager-Spindel mit reiner Flüssigkeitsreibung, geringem Reibungswiderstand, geringem Stromverbrauch und hohem Wirkungsgrad; während des normalen Betriebs und häufigen Starts tritt kein Verschleiß durch direkten Kontakt zwischen Metallen auf, und die Genauigkeit bleibt erhalten, die Lebensdauer ist lang; da die Schwimmung der Welle durch den Druck von externem Öl erreicht wird, hat sie eine hohe Tragfähigkeit bei verschiedenen relativen Bewegungsgeschwindigkeiten, und Geschwindigkeitsänderungen haben geringe Auswirkungen auf die Steifigkeit des Ölfilms; Schmieröl Schicht hat eine gute Vibrationsdämpfung, und die Welle läuft reibungslos; der Ölfilm hat die Funktion, Fehler zu kompensieren, was die Auswirkungen von Fehlern, die zwischen der Welle und dem Lager selbst verursacht werden, reduzieren kann, und die Rotationsgenauigkeit der Welle ist hoch.

3. Die Regelscheibenspindel verwendet einen Servomotor der Marke Delta mit frei variablen Drehzahlen von 0-250 U/min (digitale Steuerung), und die optimale und konstante lineare Geschwindigkeit kann auch dann beibehalten werden, wenn sich der Durchmesser der Regelscheibe aufgrund von Verschleiß ändert, was die beste Schleifqualität ergibt.

Der Servomotor ist intelligent im Regelscheibenhalter montiert und treibt die Spindel direkt über Synchronriemen an, mit dem gleichen Neigungswinkel wie die Regelscheibe, um die beiden Riemen durchgehend parallel zu halten, wodurch Trägheitsverluste und andere Unannehmlichkeiten, die durch das alte Kettenübertragungssystem verursacht werden, vermieden werden können. Es müssen nicht wie bisher häufig Ketten oder Federn gewechselt werden.

4. Das automatische Schmierumlauföl der Spindel (hochwertiges Spindelöl 10#) und die hydraulische Abrichtvorrichtung stammen von derselben Ölpumpe mit einem externen Öltank, wodurch das Reinigen und Wechseln des Öls erleichtert wird. Das Spindelumlauföl wird durch zwei Ölfiltervorrichtungen gefiltert und mit einem Druckregler ausgestattet, um die Lebensdauer der Spindel zu gewährleisten. Die Kühlung verwendet ein Doppelkreislauf-Kühlsystem, um die konstante Temperatur des Spindelöls zu gewährleisten.

5. Es verwendet eine Doppel-Flachschienen-Führungsstruktur, 90 mm breites Flachschienen-Gleiten, die Bodenplatte ist mit einer gebogenen Öleinfüllnut versehen, ein Schmiermittel-Rücklaufkanal ist zwischen den Schienenoberflächen angeordnet, und der Vorschubschlitten ist mit verschleißfestem Kleber bedeckt, was den Reibungskoeffizienten in hohem Maße reduziert. Es reduziert den Verschleiß der Schienenoberfläche erheblich, erhöht die Vorschubgeschwindigkeit, verbessert die Kontaktsteifigkeit, erleichtert den Austausch des verschleißfesten Gummis für späteren Verschleiß und erhöht die Lebensdauer. Die flachen Schienenoberflächen werden alle einer Hochfrequenz-Wärmebehandlung unterzogen, um die Verschleißfestigkeit zu verbessern.

6. Die gesamten Stromkreise verwenden das elektrische System der japanischen Firma Fuji mit guten Funktionen sowie einem schönen Aussehen. Der größere und höhere Schaltschrank ist bequem für den Betrieb und die Wärmeabstrahlung.

7. Die CNC-Software wird von Hotman weiterentwickelt, und die interaktive HMI (Human Machine Interface) ist einfach zu erlernen und zu bedienen. Ausgestattet mit einem brandneuen Servomotor, Radvorschub als eine Achse und CNC-Formabrichten als zweite Achse. Es gibt eine gute Kompatibilität zwischen dem Servomotor und der Achse, und der Radvorschub ist präzise.

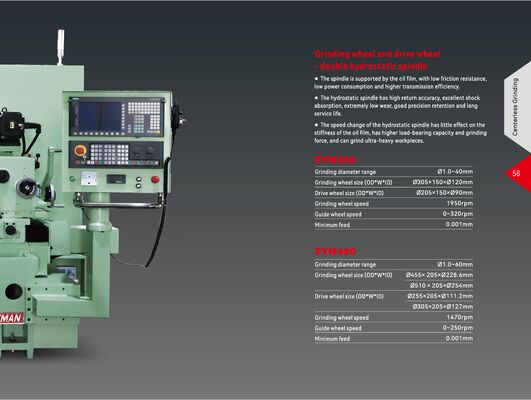

Hotman-Spezifikationen (Schleifscheibe hängt vom Material des Teils ab)
