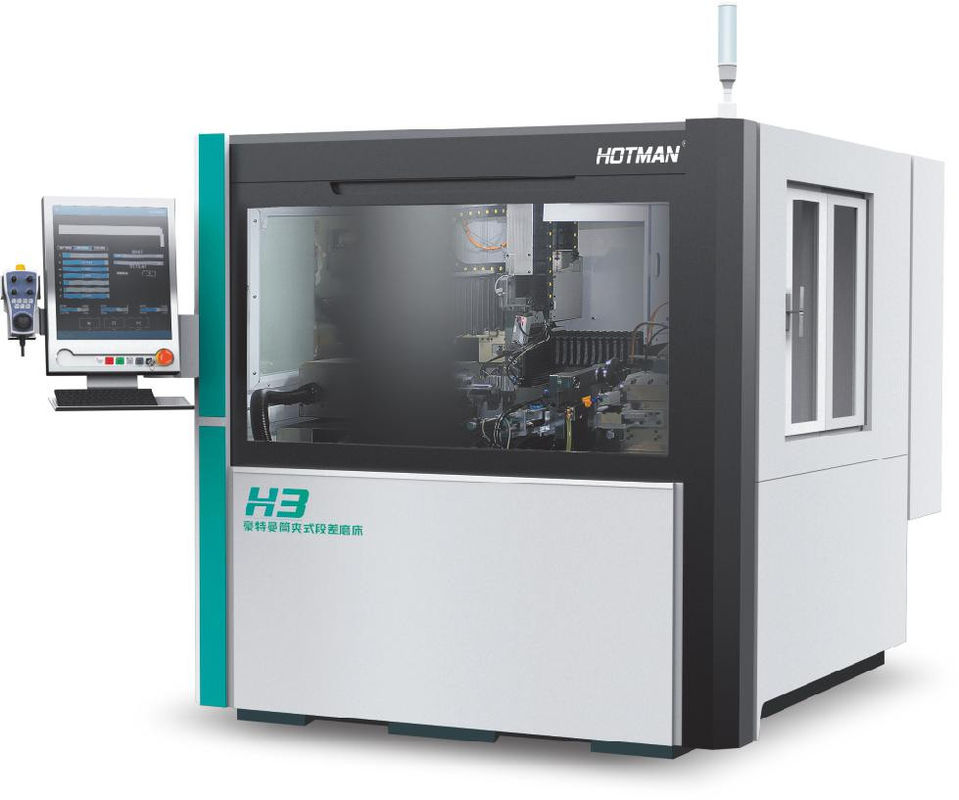

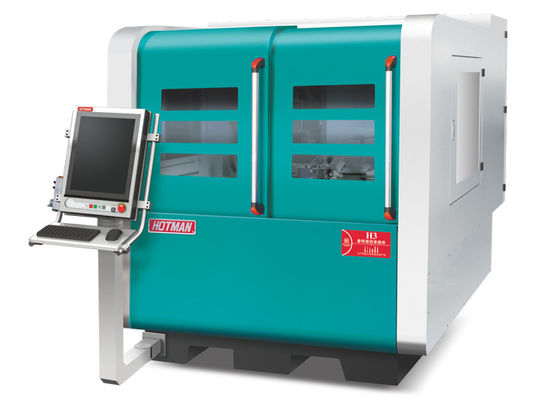

H3 Hotman Intelligent Step Down Schleifmaschine CNC Oberflächen-Online-Messsystem

Schritt nach unten Schleifmaschine

Beschreibung des Geräts:

1. Die Karosserie und die Komponenten werden von Milhanna hochwertigem Gusseisen FC30 gegossen, das künstlich normalisierte Wärmebehandlung und dann durch natürliche Alterung behandelt wird.MITSUI SEIKI, TOSHIBA, ELB und andere Weltklasse-Geräte, die einmal festgeklemmt werden.


2Die Maschinengewehrschienen und die Präzisionskugelschrauben werden durch ein automatisches Schmiersystem kontinuierlich geschmiert, um eine längere Lebensdauer und Genauigkeit zu gewährleisten.Das Kühlsystem ist vom Körper getrennt, um Vibrationen und günstige Wärmeabgabe zu vermeiden.

3.ausgestattet mit Siemens 828D CNC automatischem Schleifsystem und sekundärer Entwicklung, Mann-Maschine-Dialog-Täuscher-Betrieb, mit vielen optionalen Geräten zur Auswahl,einschließlich der inneren Lochschleifvorrichtung, automatische Endmessvorrichtung, automatische Außendurchmessermessvorrichtung usw.

4Das Schleifzufuhrsystem besteht aus einem V und einem flachen Gleis aus handgefertigter Präzisionsschaufel, mit automatischem Schmiersystem und einer C3-Präzisionsschleifschraube.die eine reibungslose Bewegung erreichen kann, ausgezeichnete wiederholte Positionierungsgenauigkeit und lange Lebensdauer.

5. Die Standardkonfiguration der Schleifradspindel besteht aus einer hinteren Vier- und einer hinteren Zwei-Lagerstruktur.mit einer Leistung von mehr als 50 W und, hohe dynamische Steifigkeit, gute Schwingungsbeständigkeit, hohe Schleifleistung und gute Schleifoberflächenqualität.bis zu 3500 Umdrehungen pro Sekunde und 60 m/s.


6Der Rücksitz ist sowohl starr als auch robust ausgelegt. Ein gehärteter Schiebezylinder aus Legierungsstahl, der in den Gusseisenkörper eingebettet ist, soll den oberen Kern des MT4 tragen.Die Schubkraft des Schiebezylinders kann leicht durch Einstellknöpfe auf der Rückseite geändert werdenSpezielle Zubehörteile Öldruckrücksitz mit Pedal zum Entladen von Arbeitsteilen.

7.Siemens numerische Steuerung als Standardkonfiguration, nach sekundärer Entwicklung, alle chinesische Bedienungsschnittstelle, einfach zu bedienen.die Ausrüstung CNC-System und Antriebssystem haben eine bessere Kompatibilität, gleichzeitig mit automatischer Sandreparatur und automatischer Kompensationsfunktion, um die Stabilität und Präzision von Futter und Schleifen zu gewährleisten.


Technische Spezifikation:






1.Intelligentes Schleifen:

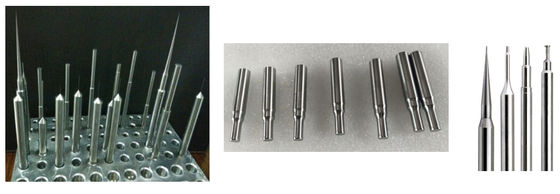

Mehrstufige Grindmaschine für zylindrische Komponenten

Haltvorrichtung mit drei Kiefern (spezielles Zubehör)

2Intelligente Schleiflösung:

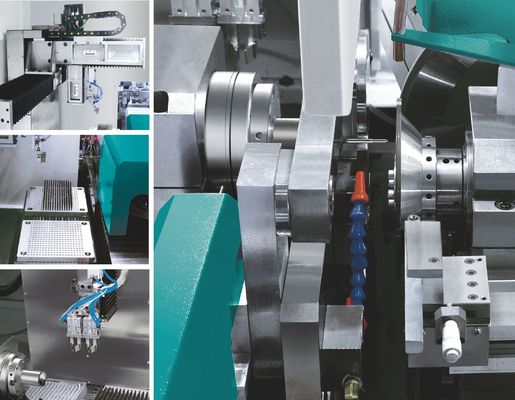

● Die Vierachssegmentdifferenzschleifmaschine ist mit einem dreiachsigen Manipulator-Ladungs- und Entladungsmechanismus ausgestattet, um die Batchverarbeitung von Komponenten zu realisieren.

● Online-Messsystem, um die Genauigkeit von lange unbeaufsichtigt zu gewährleisten.

● Die erste Zentrierungsanlage für Werkstückspangen in China, die im Schleifverfahren eine überlegene Konzentrizität erreicht.

● Durch den Durchmesserunterschied passen sich die Rohmaschinenbearbeitung und die Veredelungswelle effektiv, um die beste Genauigkeit und Oberflächenveredelung zu erzielen.

● Die von Hotman unabhängig entwickelte Steuerung und Software ermöglichen die schnelle Bearbeitung und Erstellung des Werkstücks.

Durchmesserbereich des Schleifwerks:Ø0,05 bis 20,0 mm

Höchstlänge des Schleifwerks:200 mm
