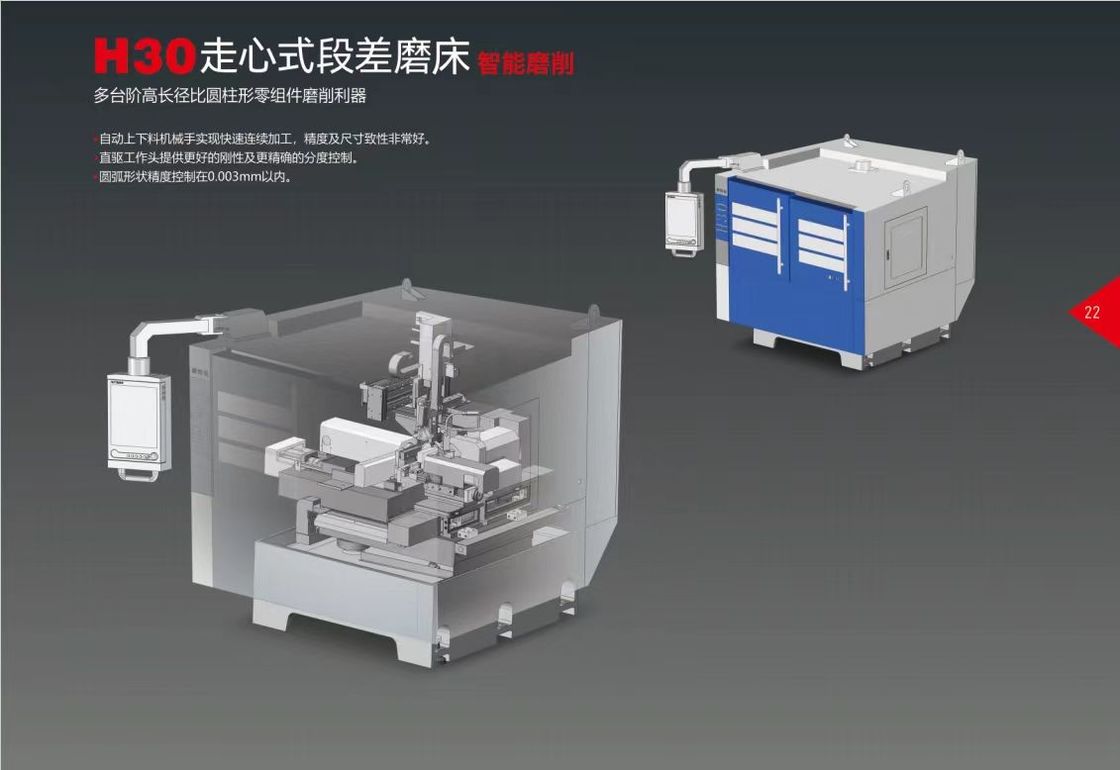

Schritt nach unten Schleifmaschine H3

Besonderes Merkmal:

1Die Maschinenbasis und die Hauptstrukturteile bestehen aus Meehanit (eingeschossenem) Gusseisen FC-30.

Nach normalisierter Wärmebehandlung bleiben die Gusseisenbasis und die Teile für die natürliche Alterung behandelt.

Gusseisenbasis und Hauptteile werden in Weltklasse-Maschinen wie YASDA, MITSUI bearbeitet

Bei der Bearbeitung werden alle Gleitflächen, die in Kontakt kommen, mit der

Die Schleifmaschinen werden in der Regel mit einem Schleifwerk ausgestattet, das die Oberflächen und die Anbauflächen der Führungsanlagen manuell schaufelt.

eine lange Lebensdauer mit hoher Präzision auf Mikronebene.

2Das CNC-Programm wurde gemeinsam mit Hotman entwickelt, einem hochautomatischen Schleifsystem, bei dem

Die Symbole und Knöpfe können frei bewegt und neu angeordnet werden.

Schritt Schleifoberfläche kann nur unter einfachen manuellen Anweisungen erstellt werden, unnötig mit einem traditionellen

CNC-Programmierung.

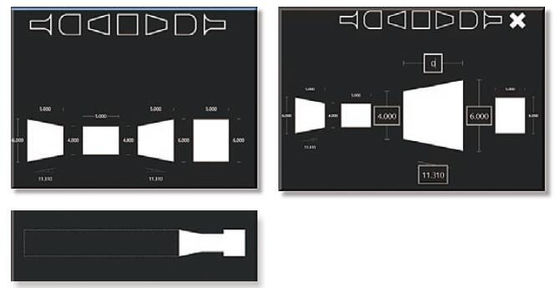

3Der Bediener kann schnell eine Schleifoberfläche erstellen, indem er die definierten Diagramme auswählt und die

Parameter, die auf der Form des Teils basieren.

4Die präzisen linearen Leitungen und Kugelschrauben werden durch die zentralen Schmiergeräte kontinuierlich geschmiert.

Das Kühlsystem und das Schmiersystem werden von der

Das System wird von der Maschinenbasis getrennt, wodurch die Vibrationen an der Basis beseitigt werden und es besser für

Wärmestrahlung.

5.Es gibt ein internes Flüssigkeitskühlsystem in der hochpräzisen elektrischen Spindel, um eine konstante

Zusätzlich kann eine Drehzahlregelung ausgerüstet werden, und die maximale Radlineargeschwindigkeit kann

kann bis zu 90 m/s sein, was den Schleifanforderungen verschiedener Durchmesser mit hohem Wirkungsgrad entspricht.

6.Die Maschine ist mit einem in der Schweiz hergestellten Schaublin-Rohrsystem ausgestattet, das eine hohe Präzision und eine lange Dauer aufweist.

7.Der Roboter, der das Werkstück lädt und entlädt, wird von 3 ANCA-Servomotoren angetrieben, die auf präzisen linearen Führungen gleiten,

Das System wird von der ANCA CNC gesteuert, die hohe Effizienz, hohe Präzision und bequeme Bedienung durch

Der ganze Prozess.

8.Verwenden Sie ein Messgerät des Kontakttyps Marposs (Italien) oder des Lasertyps Keyence (Japan), das sich an der Vorderseite des Teils befindet

für das präzise Schrittschleifen, um die Schleiflänge zu gewährleisten, sowie den Fehler zu kompensieren und zu beseitigen

aufgrund des Lade- und Verschlussteils.
